3, descrição funcional de cada parte:
1. Departamento da tração:
1. O rolo da tração é conduzido por um servo motor 7.5KW.
2. Desperdice o dispositivo de reciclagem da borda:
Use um fã para fundir para fora o desperdício e os materiais de desperdício, e o cliente equipará uma caixa da malha para a coleção.

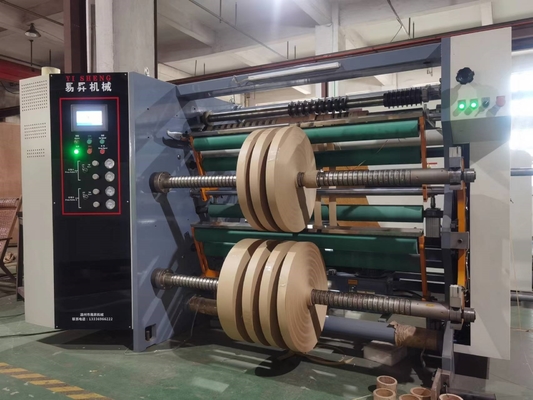

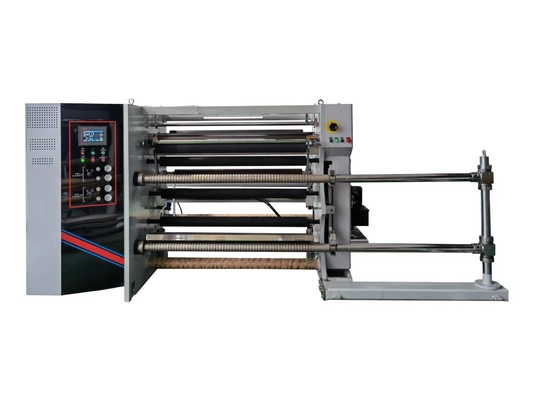

3. Mecanismo de enrolamento: (A extremidade esquerda ou direita do produto acabado é determinada pelo cliente ao colocar uma ordem)
1. O material cortado é fere-se independentemente usando machados superiores e mais baixos, e a faca de corte usa uma faca circular cortando (6 pares)
2. Os eixos de enrolamento superiores e mais baixos têm cada um servo motor 7.5KW com o eixo pneumático da expansão. A tensão de enrolamento é controlada automaticamente pelo PLC de Siemens baseado no diâmetro atual da bobina, assegurando-se de que o material terminado seja puro quando as réguas múltiplas são cortadas. Todas as caras da extremidade de bobina são lisas, e o nivelamento da superfície de disco é selecionado livremente pelo rolo de pressão pneumático e pelo rolo de pressão do peso do auto cortando. A tensão das camadas internas e exteriores da bobina terminada é verificável, que é um método de enrolamento espiral. Enquanto o diâmetro de enrolamento continua a aumentar, o PLC controlo automàtica a velocidade do servo motor de enrolamento para diminuir.

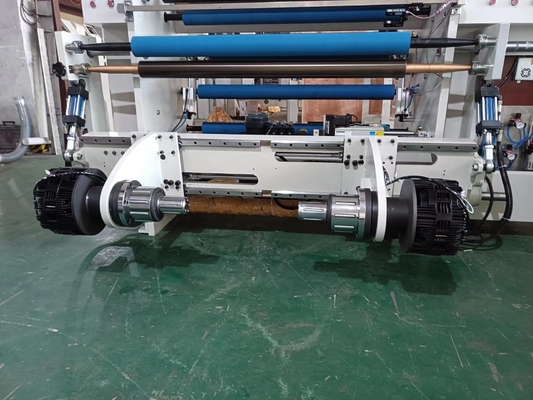

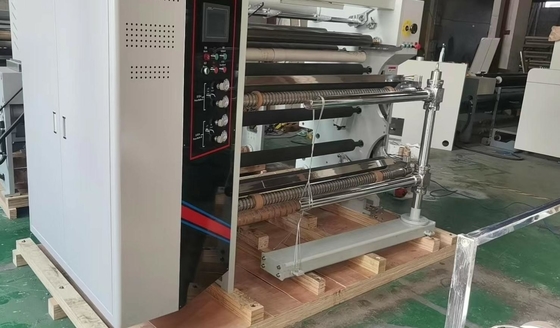

5. Dispositivo da descarga
Adotando uma estrutura de alimentação automática hidráulica shaftless conectada
(1) 1 grupo de motor alemão da correção da simulação do BST
(2) modelo do trilho de guia 25 4 partes
(3) um par do aço de alta qualidade é usado para a arcada 40 memorável grossa
(4) 1 par de braços de levantamento do balanço
cilindro 140X63 (de 5) 1 par
(6) o freio da descarga adota um par de freios de ar

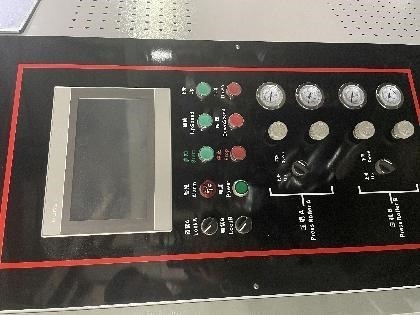

O equipamento elétrico adota

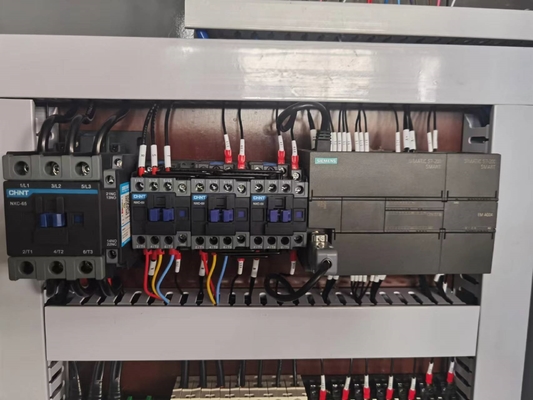

O grupo de Chint é usado como o instrumento de baixa voltagem, Snyder é usado como o interruptor do botão, Siemens é usado como o PLC para controlar o sistema operacional da máquina inteira
4, lugar da peça da máquina
