Detalhes do produto:
|
| nome: | NÃO É NECESSÁRIO MUDAR CILINDRO DE IMPRESSÃO FLEXO SERVO MÁQUINA DE IMPRESSÃO NOVO DESIGN | Comprimento de impressão: | 300-2000mm |
|---|---|---|---|
| Área de cópia: | Um tamanho | ||
| Destacar: | máquina de impressão flexográfica servo flexo novo design,Máquina de Impressão Flexo de Alta Velocidade,sem alteração máquina flexo de cilindro de impressão |
||
NO NEED CHANGE PRINT CYLINDER FLEXO SERVO PRINTING MACHINE NEW DESIGN
3C 1200 Máquina de impressão Flexo
![]()
Cada configuração requer comunicação e registro de notas para a empresa, para facilitar a auditoria posterior de detalhes. Por favor, não envie para pessoas fora da sua empresa, para evitar que informações vazem e afetem a eficiência da cooperação de terceiros. Obrigado pela confiança!
Parâmetros principais
| Servomotor | Parâmetro |
|
Cores de impressão:
|
3 cores |
|
Largura máxima do material:
|
1250mm |
|
Largura máxima de impressão:
|
1200mm |
|
Comprimento de impressão:
|
Amostra do cliente |
|
Comprimento máximo do saco
|
3000mm |
|
Rollo Anilox
|
ROLO ANILOX DE CERÂMICA |
|
Servomotor com acionamento direto
|
MOTOR SERVO |
|
Acionamento do rolo anilox
|
MOTOR SERVO |
|
Acionamento do rolo inferior
|
MOTOR SERVO |
|
Velocidade mecânica máxima
|
120m/min |
|
Velocidade de impressão
|
25~100m/min |
|
Faixa de diâmetro dos rolos de material
|
≤1000mm |
| Eixo de ar | 76mm*2 |
| Potência total da máquina | 42KW |
| Estrutura principal da máquina | ESPESSURA DO FERRO FUNDIDO 75mm |
| Precisão das engrenagens | GRAU 5 |
| Observações | |
| QUANTIDADE DE CILINDRO DE IMPRESSÃO / ROLO ANILOX | 3 peças |
| CIRCUNFERÊNCIA DO CILINDRO DE IMPRESSÃO | DESIGN DO CLIENTE |
| LPI DO ROLO ANILOX | 300LPI (personalizável) |
| ESPESSURA DA CHAPA DE RESINA |
Sem restrições (rolo de impressão e rolo inferior sem transmissão por engrenagem)
|
| POTÊNCIA ELÉTRICA |
Padrão 380V 3P 50hz (o cliente pode especificar) 380V 3P 50Hz (os clientes podem solicitar algo diferente) |
5500mm×1400mm×3000mm
PESO DA MÁQUINA:Aproximadamente 5000Kg
Um, Composição principal da máquina
| Parte de desenrolamentoCONTROLE DE TENSÃO | ||
| Pó magnético de 5 kg | Método de alimentação | |
| Alimentação e travamento pneumático | Seção de tração | |
|
Tração do material
|
||
|
Tração pós-impressão
|
Seção de impressão
|
|
|
Grupo de impressão
|
||
|
Rolo Anilox de Cerâmica com Dupla Espátula
|
Acionamento do rolo de impressão | |
|
Servomotor com acionamento direto
|
Embreagem do rolo de impressão
|
|
|
Servomotor com acionamento direto
|
Embreagem do rolo de impressão
|
|
|
Cilindro hidráulico
|
Pressão de impressão
|
|
|
Cilindro hidráulico
|
Pressão de impressão
|
|
|
Cilindro hidráulico
|
Pressão de impressão
|
|
|
Cilindro hidráulico
|
Pressão de impressão | |
|
Ajuste manual
|
Seção de secagem
|
|
|
Ajuste manual
|
Seção de secagem
|
|
|
Método de secagem Aquecimento elétrico
|
||
|
Forno principal de secagem
|
Tubo de aquecimento: 1 unidade, ventilador de 4 componentes
|
|
|
Backup da seção de secagem
|
Forno de impressão reversa Seção de enrolamento
|
|
|
Controle de tensão
|
Motor + Pó Magnético
|
|
|
Método de corte
|
||
|
Pneumático
|
Seção do motor
|
|
|
Servo do rolo de impressão
|
7.5kw*3 | |
|
Potência síncrona
|
||
|
5.5kw
|
Potência do rolo anilox | |
|
1.8kw*3
|
Motor de enrolamento | |
|
2.2kw
|
Dois, Lista principal de acessórios | |
| Nome | Marca | |
Característica
| Servomotor | Marca doméstica de primeira linha | Tecnologia Inovance |
|
Tela sensível ao toque PLC Marca de primeira linha da China |
Tecnologia Inovance Inversor Marca de primeira linha da China
|
|
|
Tecnologia Inovance Motor de tinta |
Schneider, França Marca de primeira linha da China Marca de primeira linha da China
|
|
|
Interruptor de energia |
Schneider, França Marca de primeira linha da China Marca de primeira linha da China
|
|
|
Shanghai Yuncheng |
Marca de primeira linha da China Wenzhou Chuangbo |
|
|
EPC |
Componente pneumático | |
|
Marca de primeira linha da China Chongqing Enruis |
Componente pneumático
|
|
|
Airtac Taiwan
|
Marca de primeira linha da China Harbin |
|
|

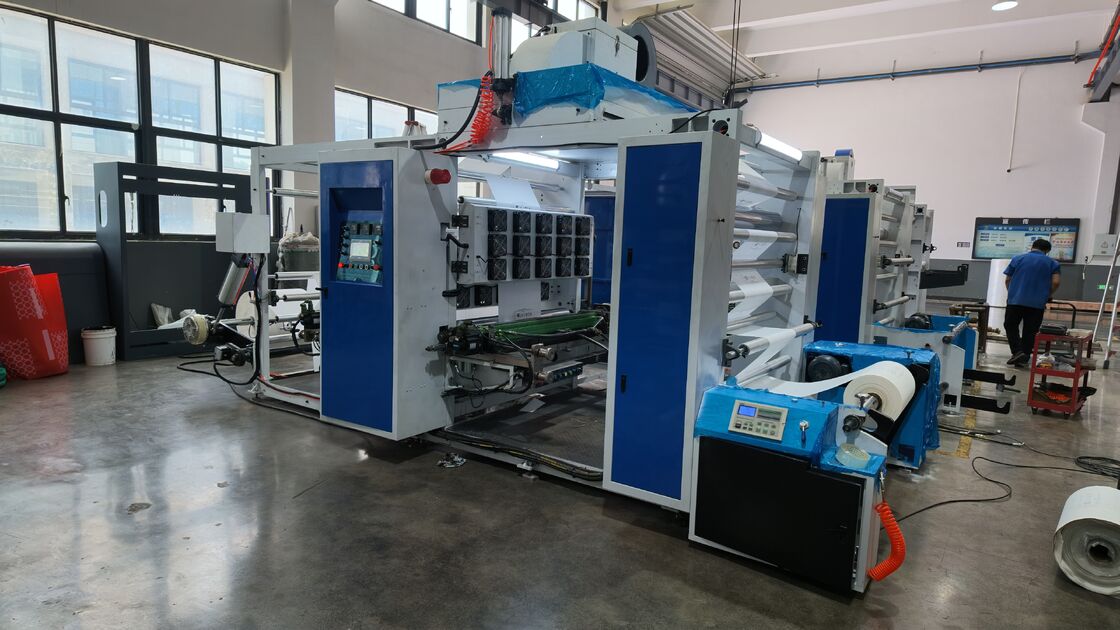

Três, Imagem real do produto
|
Unidade de impressão Rolo Anilox de Cerâmica com Espátula de Tinta Fechada |
|
|
UNIDADE DE IMPRESSÃO PARTE DE TRAVAMENTO HIDRÁULICO
|
FORNO
|
|
|
AJUSTE EPC DO REBOBINADOR PAINEL DE OPERAÇÃO |
PARTE DO REBOBINADOR |
|
|
|
|
