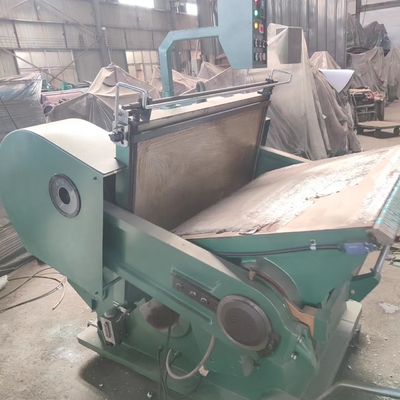

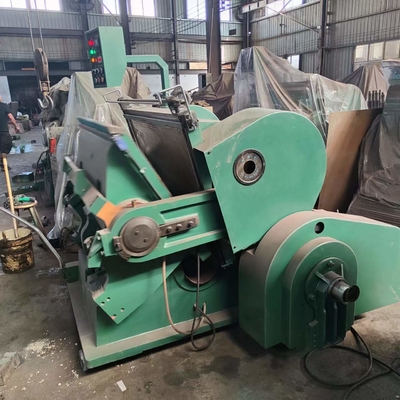

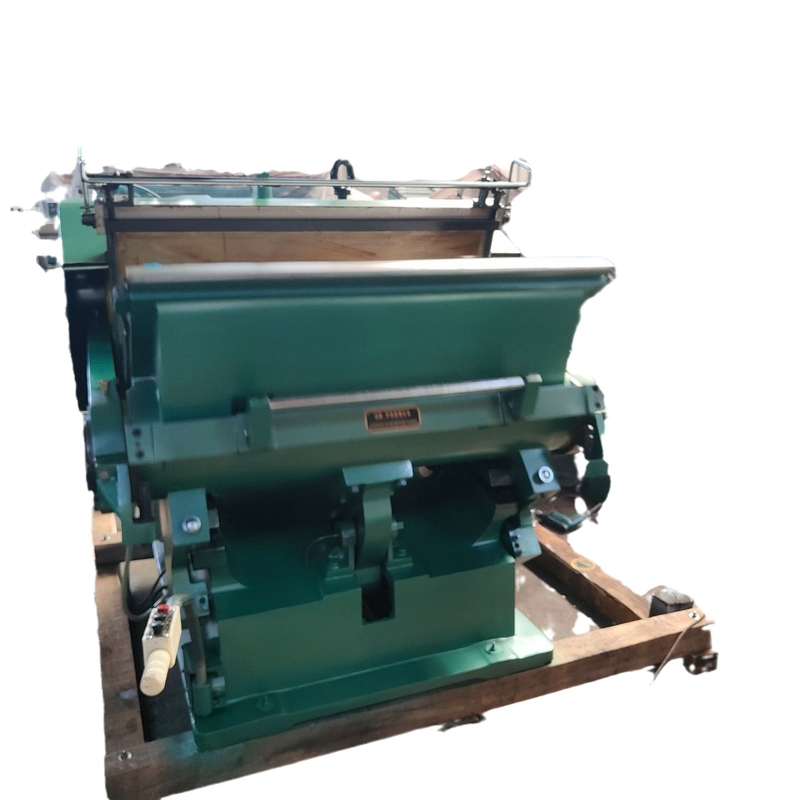

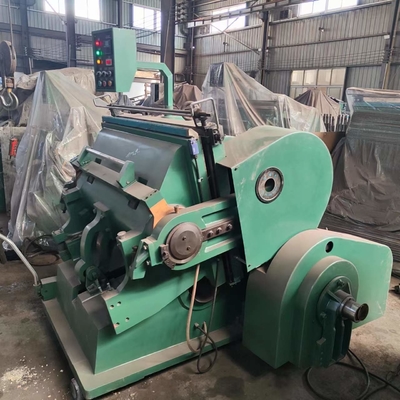

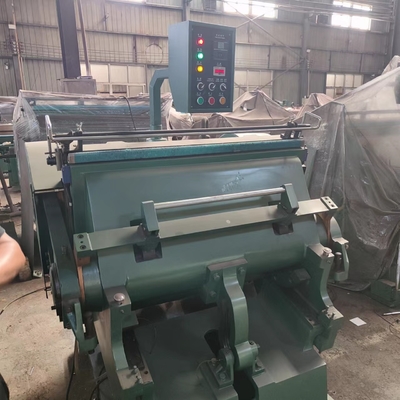

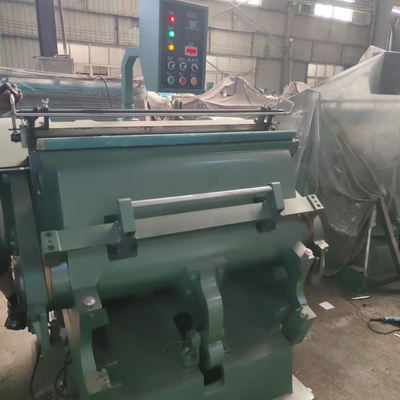

Tabela de configuração da máquina lisa do recorte (HJ1040 modelo)
Parâmetros técnicos:
1. Tamanho dentro do quadro: 1040 * 720
2. Velocidade de trabalho: 22 ± 2
3. Comprimento máximo da lâmina: < 28m
4. Poder do motor: 4KW
5. Peso líquido: 3200kg
6. Dimensão do limite: 1850 * 1800 * 1700
1. A carcaça da máquina é o ferro de cinza HT200, que é recozido. Pode fazer as carcaças da deformação menos inclinada e da fratura da máquina (que inclui o corpo, o quadro da imprensa, etc.).
2. O eixo da máquina é feito de 45 # de aço.
3. As engrenagens principais da máquina são feitas igualmente do aço de cromo do fósforo quatro, que então é extinguido e moderado.
4. O alinhamento do trilho de guia da máquina é feito do alumínio do molibdênio de 38 cromos, que nitrided então. Aumenta extremamente sua dureza e é uso e desgaste menos inclinado. Pode manter a pressão da máquina no equilíbrio e não facilmente mudá-la.
5. Os rolamentos da máquina são feitos dos rolamentos de Wafangdian.
6. A máquina adota um sistema de lubrificação de reabastecimento centralizado, que possa melhor assegurar a lisura do circuito do óleo. Faça a manutenção e o reabastecimento da máquina mais conveniente.
7. A luva do eixo da haste de conexão da máquina é feita da luva de cobre pura. Faça a máquina mais precisa.
A chave e os componentes principais das máquinas acima não serão explicados separadamente.
Características estruturais principais:
os rolamentos 1.Sliding são mnade do tanoeiro de alta qualidade da liga, assim para obter o efeito da diminuição antifrição e da agitação.
2. o volante realiza-se com momento de força grande e da grande pressão.
3. de grande resistência devido a uma carcaça da parte usando a parte superior-rankingmaterial para o corpo do rmachine.
4. a embreagem eletromagnética da única placa é aind sensível seguro.
5. Com funções de único, a operação coontinuous e abrindo do dwelll, escala da interrupção é adjuustable.
6. a posição de operação é arranjada razoavelmente, movendo-se-bedlcan para ser aberto para sua situação ótima.
7. sistema seguro do protectioon da segurança.
| Modelo |
Área de Max.Rule |
Velocidade de trabalho |
Comprimento de Max.Rule |
Poder do motor |
Peso |
Deminsion total |
| HJ-1200 |
1200*830mm |
20+-2 (cursos/minuto) |
<32m>
| 5.5KW |
4500kg |
2050*2150*1900mm |
| HJ-1100 |
1100*800mm |
20+-2 (cursos/minuto) |
<30m>
| 4KW |
4200kg |
2000*1950*1700mm |
| HJ-1040 |
1040*720mm |
22+-2 (cursos/minuto) |
<28m>
| 4KW |
3200kg |
1850*1800*1700mm |
