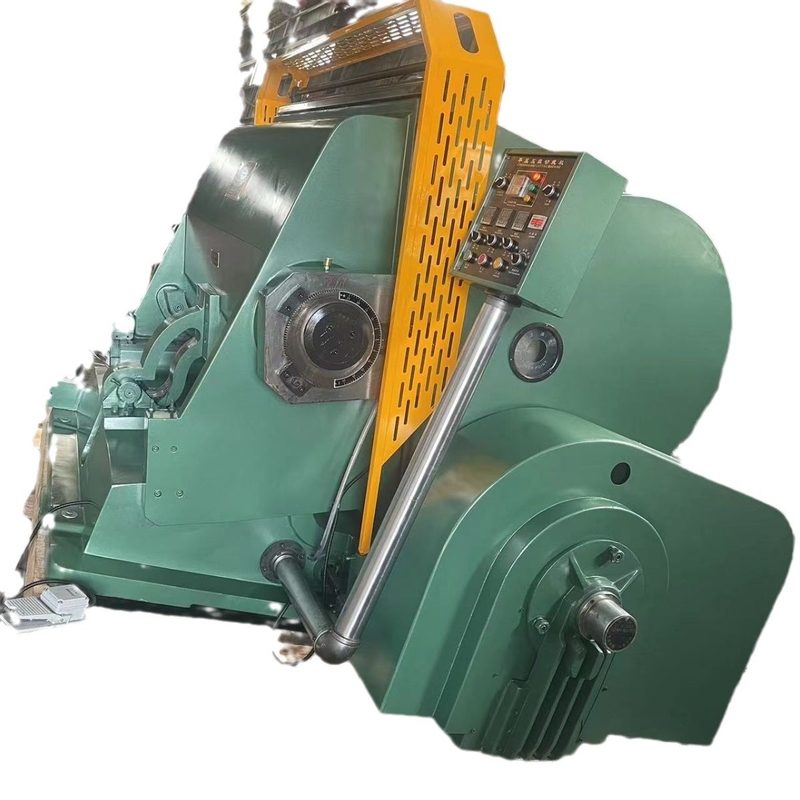

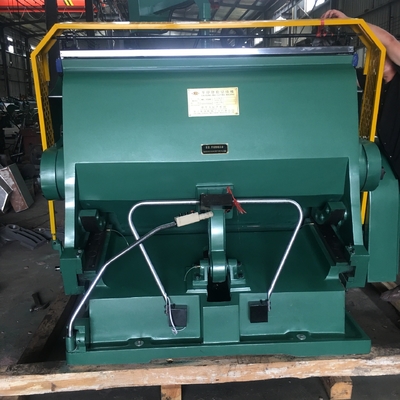

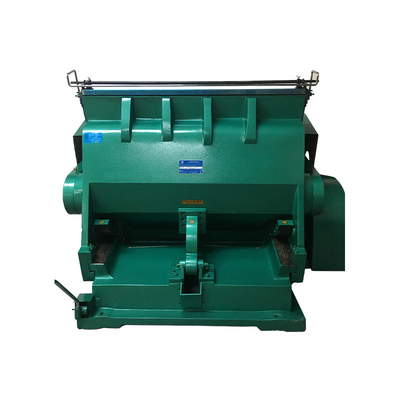

Máquina HJ2200 de gravação com sistema de lubrificação de reabastecimento centralizado

Tabela de configuração da máquina lisa do recorte (HJ2200 modelo)

Parâmetros técnicos:

1. Tamanho dentro do quadro: 2200 * 1400

2. Velocidade de trabalho: 11 ± 2

3. Comprimento máximo da lâmina: < 60m

4. Poder do motor: 15KW

5. Peso líquido: 15000kg

6. Dimensões externos: 2300 * 3100 * 2200

1. A carcaça da máquina é o ferro de cinza HT200, que é recozido. Pode fazer as carcaças da deformação menos inclinada e da fratura da máquina (que inclui o corpo, o quadro da imprensa, etc.).

2. O eixo da máquina é feito de 45 # de aço.

3. As engrenagens principais da máquina são feitas igualmente do aço de cromo do fósforo quatro, que então é extinguido e moderado.

4. O alinhamento do trilho de guia da máquina é feito do alumínio do molibdênio de 38 cromos, que nitrided então. Aumenta extremamente sua dureza e é uso e desgaste menos inclinado. Pode manter a pressão da máquina no equilíbrio e não facilmente mudá-la.

5. Os rolamentos da máquina são feitos dos rolamentos de Wafangdian.

6. A máquina adota um sistema de lubrificação de reabastecimento centralizado, que possa melhor assegurar a lisura do circuito do óleo. Faça a manutenção e o reabastecimento da máquina mais conveniente.

7. A luva do eixo da haste de conexão da máquina é feita da luva de cobre pura. Faça a máquina mais precisa.

A chave e os componentes principais das máquinas acima não serão explicados separadamente.

os rolamentos 1.Sliding são mnade do tanoeiro de alta qualidade da liga, assim para obter o efeito da diminuição antifrição e da agitação.
2. o volante realiza-se com momento de força grande e da grande pressão.
3. de grande resistência devido a uma carcaça da parte usando a parte superior-rankingmaterial para o corpo do rmachine.
4. a embreagem eletromagnética da única placa é aind sensível seguro.
5. Com funções de único, a operação coontinuous e abrindo do dwelll, escala da interrupção é adjuustable.
6. a posição de operação é arranjada razoavelmente, movendo-se-bedlcan para ser aberto para sua situação ótima.
7. sistema seguro do protectioon da segurança.



Modelo	Área de Max.Rule	Velocidade de trabalho	Comprimento de Max.Rule	Poder do motor	Peso	Deminsion total (L*W*H)
HJ-2500	2500*1500mm	11+-3 (cursos/minuto)	<70m>	18.5KW	18000kg	2300*3600*2200mm
HJ-2200	2200*1400mm	11+-2 (cursos/minuto)	<60m>	15KW	16000kg	2300*3100*2200mm
HJ-2000	2000*1400mm	13+-2 (cursos/minuto)	<55m>	15KW	14500kg	2270*3100*2150mm
HJ-1800	1800*1280mm	13+-2 (cursos/minuto)	<50m>	11KW	12000kg	2180*2560*2100mm
HJ-1600	1600*1250mm	13+-2 (cursos/minuto)	<43m>	11KW	11000kg	2170*2560*2080mm
