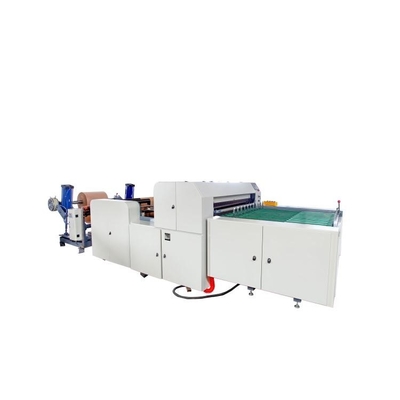

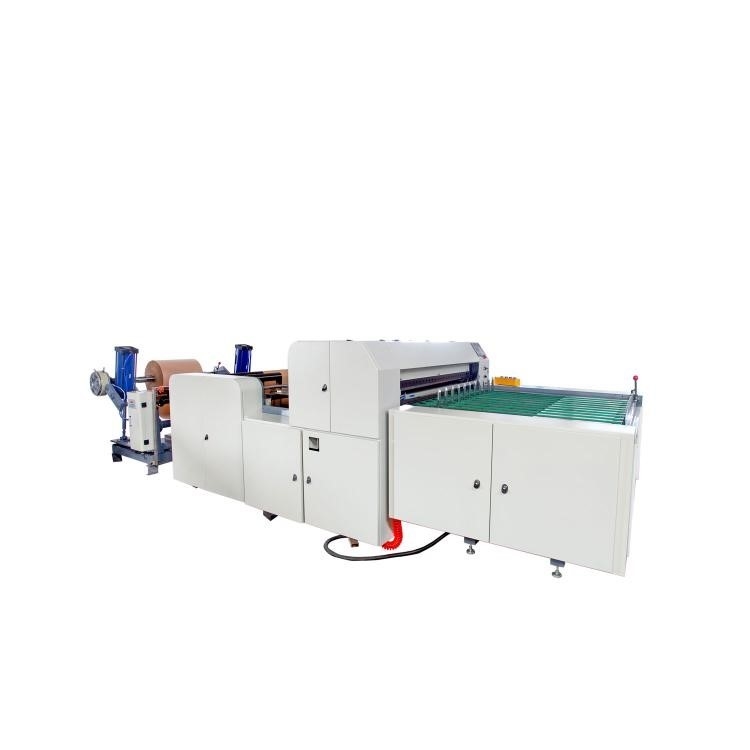

Máquina de corte transversal e longitudinal da elevada precisão do computador HJ-800
Desempenho e características:
Esta máquina é apropriada para vários tipos de papel e da folha de alumínio. Esta máquina adota o controlo do motor servo para o corte do comprimento fixo. O sistema de transmissão adota o controle centralizado tal como sensores pneumáticos e fotoelétricos. Esta máquina integra a luz, a eletricidade, e o gás, com operação simples, precisão de corte alta, estabilidade, e de baixo nível de ruído mecânicos. (Opcional para a alimentação pneumática) regulamento variável da velocidade da frequência do motor, contagem automática, parada programada do alarme. É atualmente um equipamento ideal para o corte de folha em grande escala de alta qualidade em China
Características:
1. Regulamento da velocidade da frequência da variável de anfitrião, sistema de controlo do tela táctil do PLC de Panasonic, contagem automática, ajuste automático do comprimento, parada programada do alarme
2. O quadro adota uma estrutura da placa de aço de 16mm, o assento transversal da lâmina de corte adota uma estrutura moldada pesada, e o rolo de guia adota o rolo de guia da liga de alumínio do tratamento do equilíbrio dinâmico
3. A movimentação que posiciona a tração adota o controle do eixo da movimentação do sistema servo, e o método de alimentação da tração é tração movida a motor da movimentação da roda dentada
4. Esta máquina é um equipamento em grande escala ideal do corte transversal e longitudinal de material de folha com precisão alta, velocidade rápida, e coleção material lisa
1, parâmetros técnicos principais:
| Modelo |
HJ-800 |
| Largura de corte máxima |
800mm |
| Comprimento de corte |
20-600mm |
| Cortando a velocidade |
5-150times/min |
| Precisão horizontal e vertical |
±0.2mm
|
| Poder total da fonte de alimentação |
6.5kw |
| peso da máquina |
2000kg |
| Dimensões externos (L × de W do × H) |
L4500*W2000*H1400 |
2, configuração de máquina:
Peça do anfitrião
(5) a cremalheira adota 16 # a estrutura de alta qualidade da placa de aço
1) Dispositivo da tração:
(1) tipo estrutural: tipo passivo da compressão da tração ativa
(2) a base da tração adota uma estrutura de moldação (1 ajustado)
(3) o rolo da tração adota os rolos de borracha (especificação: 4) partes do × 850mm do φ oitenta e cinco)
(4) o método da compressão adota o controle do cilindro
(5) o rolo de guia da transmissão adota os rolos de guia de alumínio (especificação: 3) partes do × 850mm do φ seventy-five)
(6) o rolo de guia da transmissão pode ser tensionado para cima e para baixo para o ajuste
(7) o motor adota um motor variável assíncrono trifásico da frequência de 1.5KW (1 ajustado)
(8) o conversor de frequência adota 1.5kw Geetek (1 unidade)
(9) alimentar é controlada por uma correia transportadora
(10) o mecanismo de alimentação inteiro é controlado inteligentemente por sensores do deslocamento.
2) Mecanismo de alimentação:
1. Adote ativamente o servocontrol que posiciona o método
2. servo motor de 3kw Inviton, motorista (1 se ajustou)
3. O sistema de controlo industrial inteiro adota um sistema de controlo industrial digital que conduz o método: o motor principal conduz o posicionamento ativo do rolo
4. A transmissão adota a correia síncrono e o mecanismo síncrono da transmissão da roda
5. O rolete de alimentação adota uma estrutura de borracha lisa superior e mais baixa do rolo.
3) Cortando o dispositivo:
(1) cortando o método: abaixe a faca fixada, corte ativo da faca superior
(2) cutterbed adota uma estrutura pesada moldada:
(3) trilho de guia linear (2 pares)
recipiente do óleo (de 4) (2 partes)
O óleo de lubrificação pode ser reciclado
(5) as facas superiores e mais baixas são feitas de facas de aço equilibradas importadas (2 pares) com facas da tira
(6) ferramenta (comprimento largo do × do × grosso da especificação: 15 × 850mm do × oitenta)
(7) a faca redonda do corte longitudinal é feita do aço de alta qualidade (2 pares)
método da operação (de 8): Ajuste manualmente a posição da ferramenta
(9) modo de transmissão principal: A transmissão do motor principal é combinada com uma caixa de engrenagens para conduzir o enlace excêntrico da roda, e a haste de conexão reciproca para mover a ferramenta de corte
(10) o motor principal adota um motor variável do controle de velocidade da frequência em Shanghai (1.5kw)
(11) o conversor de frequência adota Geetek (unidade 1.5kw 1)
(12) a transmissão adota um mecanismo síncrono da transmissão da roda
(13) roda excêntrica (2 grupos)
(14) haste de conexão (2 partes)
A plataforma de recepção material adota a função de alimentação automática das correias transportadoras;
(1) o número de folhas terminadas é controlado pelo PLC de Panasonic, e o número ajustado de folhas é enviado automaticamente à área de classificação. A máquina corre automaticamente normalmente, fazendo o fácil de operar e a trabalho-economia
3. Peça de controle elétrica: (Controle e anfitrião conectados paralelamente) a máquina inteira adota o sistema de controlo industrial do PLC de Panasonic, e o tela táctil é controlado por Taiwan Weilun
(1) o sistema de controlo desta máquina pode aproximadamente ser dividido no controle do anfitrião.
(2) controle do anfitrião: incluindo o controlo do motor principal, o controle do controle da tração, da alimentação, e o corte do controle.
(3) equipado com um contador eletrônico do medidor para contar; Parada programada do alarme; O comprimento fixo automático, aponta dentro e indica funções.
(4) os componentes elétricos são selecionados acima de Chint; Interruptor selecionado do tipo de Schneider
4. Facilidades de apoio: (responsável do usuário)
(1) fonte elétrica: interruptor de quatro fios trifásico do ar: tensão 380V/50Hz
Dispositivo material da cremalheira da descarga;
Usando uma cremalheira da descarga do eixo
Cilindro; 160 * 300 2 partes
Trilho de guia; 2 grupos para cada um de 20 * 280-20 * 420
Correção; Adotando um grupo de correção simulada do desvio
Partícula magnética; 10 quilogramas, 1 parte

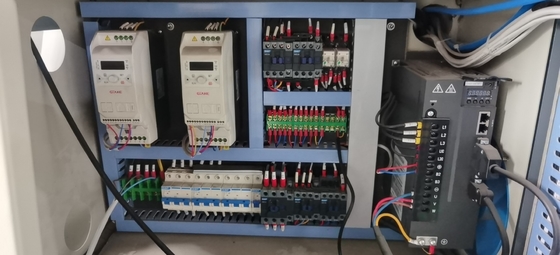

Caixa de distribuição; O conversor de frequência adota dois grupos da tecnologia 1.5kw de Geely
O motorista servo adota Shenzhen Yingweiteng 3kw 1 ajustado
Chint é usado como o instrumento de baixa voltagem e Omron é usado como o relé
O PLC adota Panasonic de Japão
A fonte de alimentação de comutação adota Taiwan Mingwei
Dispositivo material da descarga; Um grupo de correção automática, uma correção fotoelétrica
Freio servo 10 quilogramas, 1 unidade
Cilindro 160 * partes 300=2
Modelo inflável do eixo 800, 3 polegadas, 1 parte

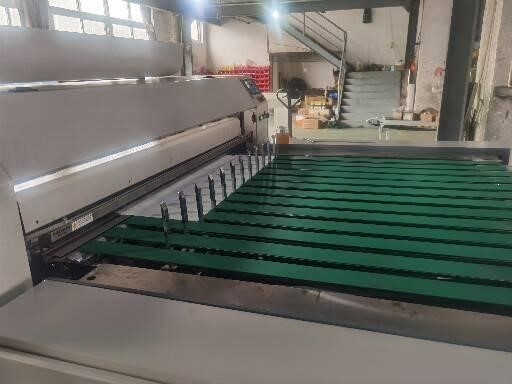

Plataforma de recepção material; A contagem automática e alimentar, materiais são enviadas à área de classificação através das correias transportadoras.
| Nome |
quantidade |
Observações |
| 10-12 chave do aberto-fim |
1 grupo |
|
| Chave de extremidade aberta |
1 grupo |
|
| Parte do óleo gun1 |
1 parte |
|
| Encantar a chave |
1 grupo |
|
| Chave de fenda entalhada |
1 grupo |
|
| Chave de fenda transversal |
1 grupo |
|
| Chave dirigida dobro |
1 grupo |
doze especificações do × quatorze |
| Chave dirigida dobro |
1 grupo |
quatorze especificações do × quatorze |
| Chave dirigida dobro |
1 grupo |
vinte e duas especificações do × twenty-four |
| Almofada horizontal da cremalheira |
6 |
|
| Manual do usuário |
1 livro |
|
| Lâmina circular |
6 partes |
|
