1. Regulamento da velocidade da frequência da variável de anfitrião, sistema de controlo do tela táctil do PLC de Panasonic, contagem automática, ajuste automático do comprimento, parada programada do alarme
2. O quadro adota uma estrutura da placa de aço de 16mm, o assento transversal da lâmina de corte adota uma estrutura moldada pesada, e o rolo de guia adota o rolo de guia da liga de alumínio do tratamento do equilíbrio dinâmico
3. A movimentação que posiciona a tração adota o controle do eixo da movimentação do sistema servo, e o método de alimentação da tração é tração movida a motor da movimentação da roda dentada

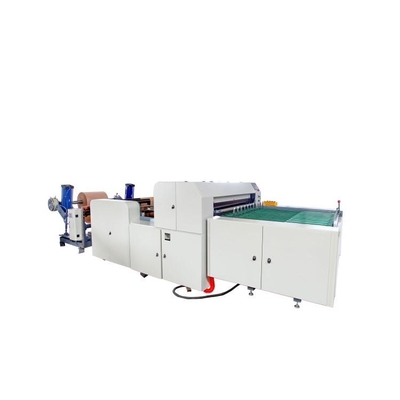

4. Esta máquina é um equipamento em grande escala ideal do corte transversal e longitudinal de material de folha com precisão alta, velocidade rápida, e coleção material lisa
Peça do anfitrião
(5) a cremalheira adota 16 # a estrutura de alta qualidade da placa de aço
1) Dispositivo da tração:
(1) tipo estrutural: tipo passivo da compressão da tração ativa
(2) a base da tração adota uma estrutura de moldação (1 ajustado)
(3) o rolo da tração adota os rolos de borracha (especificação: 4) partes do × 1150mm do φ oitenta e cinco)
(4) o método da compressão adota o controle do cilindro
(5) o rolo de guia da transmissão adota os rolos de guia de alumínio (especificação: 3) partes do × 1150mm do φ setenta)
(6) o rolo de guia da transmissão pode ser tensionado para cima e para baixo para o ajuste
(7) o motor adota um motor variável assíncrono trifásico da frequência de 1.5KW (1 ajustado)

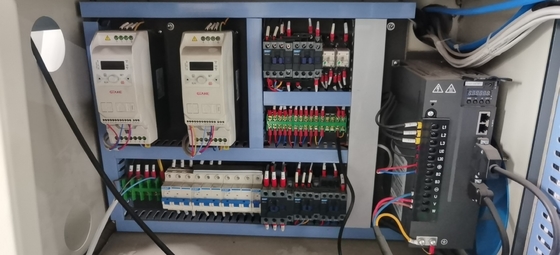

(8) o conversor de frequência adota 1.5kw Geetek (1 unidade)
(9) alimentar é controlada por uma correia transportadora
(10) o mecanismo de alimentação inteiro é controlado inteligentemente por sensores do deslocamento.
2) Mecanismo de alimentação:
1. Adote ativamente o servocontrol que posiciona o método
servo motor de 2.4.4kw Inviton, motorista (1 se ajustou)
3. O sistema de controlo industrial inteiro adota um sistema de controlo industrial digital que conduz o método: o motor principal conduz o posicionamento ativo do rolo
4. A transmissão adota a correia síncrono e o mecanismo síncrono da transmissão da roda
5. O rolete de alimentação adota uma estrutura de borracha lisa superior e mais baixa do rolo.
3) Cortando o dispositivo:
(1) cortando o método: abaixe a faca fixada, corte ativo da faca superior
(2) cutterbed adota uma estrutura pesada moldada:
(3) trilho de guia linear (2 pares)
recipiente do óleo (de 4) (2 partes)
O óleo de lubrificação pode ser reciclado
(5) as facas superiores e mais baixas são feitas de facas de aço equilibradas importadas (2 pares) com facas da tira
(6) ferramenta (comprimento largo do × do × grosso da especificação: 15 × 1150mm do × oitenta)
(7) a faca redonda do corte longitudinal é feita do aço de alta qualidade (2 pares)
método da operação (de 8): Ajuste manualmente a posição da ferramenta
(9) modo de transmissão principal: A transmissão do motor principal é combinada com uma caixa de engrenagens para conduzir o enlace excêntrico da roda, e a haste de conexão reciproca para mover a ferramenta de corte
(10) o motor principal adota um motor variável do controle de velocidade da frequência em Shanghai (1.5kw)
(11) o conversor de frequência adota Geetek (unidade 1.5kw 1)
(12) a transmissão adota um mecanismo síncrono da transmissão da roda
(13) roda excêntrica (2 grupos)
(14) haste de conexão (2 partes)

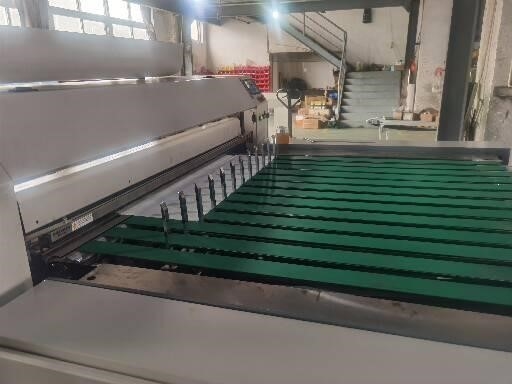

A plataforma de recepção material adota a função de alimentação automática das correias transportadoras;
(1) o número de folhas terminadas é controlado pelo PLC de Panasonic, e o número ajustado de folhas é enviado automaticamente à área de classificação. A máquina corre automaticamente normalmente, fazendo o fácil de operar e a trabalho-economia

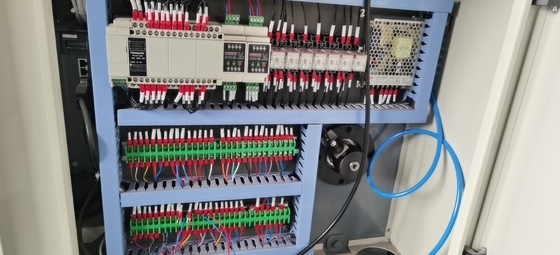

3. Peça de controle elétrica: (Controle e anfitrião conectados paralelamente) a máquina inteira adota o sistema de controlo industrial do PLC de Panasonic, e o tela táctil é controlado por Taiwan Weilun
(1) o sistema de controlo desta máquina pode aproximadamente ser dividido no controle do anfitrião.
(2) controle do anfitrião: incluindo o controlo do motor principal, o controle do controle da tração, da alimentação, e o corte do controle.
(3) equipado com um contador eletrônico do medidor para contar; Parada programada do alarme; O comprimento fixo automático, aponta dentro e indica funções.
(4) os componentes elétricos são selecionados acima de Chint; Interruptor selecionado do tipo de Schneider
4. Facilidades de apoio: (responsável do usuário)
(1) fonte elétrica: interruptor de quatro fios trifásico do ar: tensão 380V/50Hz
Dispositivo material da cremalheira da descarga;
