1. Tipo material: rolo como materiais tais como a tela autoadesiva, de papel, não tecida, imprimindo o composto, etc.;
2. Espessura material; 30-450g (papel)
3. Largura máxima das matérias primas: 1100mm
4. Largura da superfície do rolo: 1150mm
5. Largura de corte: 15-1150mm
6. Núcleo de enrolamento do tubo: 3" tubo do papel; usando 2 eixos da expansão de gás de Duluo
7. Diâmetro máximo do enrolamento: 1000mm
8. Velocidade máxima: 620 medidores/minuto
9. Cortando a velocidade: 10-620 medidores/minuto
10. Fonte de alimentação total: 18KW
11. Peso total: aproximadamente 3800KG
12. Dimensões externos: 3600 de comprimento, 2350 na largura, e 1950mm na altura
| Nome de parte |
Especificação e modelo |
quantidade |
tipo |
| 45 # armação de aço |
Espessura líquida 40mm do painel de parede |
1 par |
Chapeamento de Chrome |
| eixo 3-inch inflável |
Chapeamento Luo |
2 partes |
|
| Chapeamento de aço da haste do rolo principal da tração |
φ 120 * 1150mm |
1 parte |
|
| Poliuretano de borracha do rolo da tração principal |
φ 120 * 1150mm |
1 parte |
|
| Rolo de guia duro da alumina |
Φ 90 * 1150mm |
10 partes |
|
| Servo de enrolamento |
5.5KW |
2 grupos |
Departamento da beleza |
| Servo da tração |
5.5KW |
1 grupo |
Departamento da beleza |
| movimentação |
5.5KW |
3 unidades |
Shenzhen Hongyuan |
| Desperdice o fã de sopro da borda |
1.5KW |
1 unidade |
Wuxi |
| rolamento |
|
1 grupo |
HRB |
| Componentes pneumáticos |
|
1 grupo |
|
| A faca redonda adota a função de aquecimento |
|
1 grupo |
|
| Controlador programável do PLC do mestre |
TPC1061Ti |
1 parte |
Siemens |
| tela táctil de uma cor verdadeira de 10 polegadas |
TPC1061Ti |
1 parte |
Pequim Kunlun Tongshi |
| Interruptor de proximidade |
|
1 parte |
Japão OMRON |
| Instrumento da baixa tensão |
|
1 parte |
Schneider |
| Fonte de alimentação de comutação do modo |
S100-24 |
1 parte |
Taiwan Mingwei |
3, descrição funcional de cada parte:
(1). Departamento da tração:
1. O rolo da tração é conduzido por um servo motor 5.5KW.
(2). Desperdice o dispositivo de reciclagem da borda:
Use um fã para fundir para fora o desperdício e os materiais de desperdício, e o cliente equipará uma caixa da malha para a coleção.
(3). Mecanismo de enrolamento: (o descarregamento do produto acabado é terminado mecanicamente)

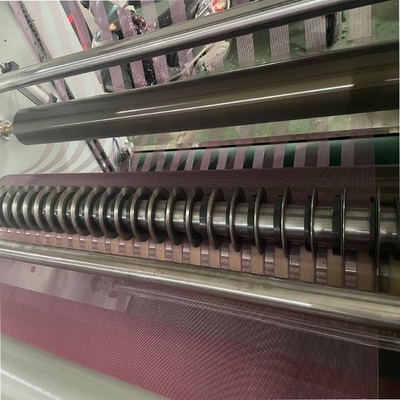

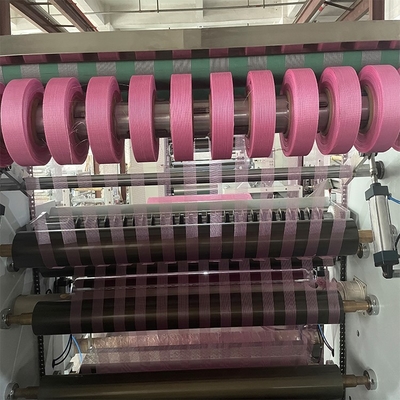

1. O material cortado é fere-se independentemente usando machados superiores e mais baixos, e a faca de corte usa uma faca circular cortando (8 pares)

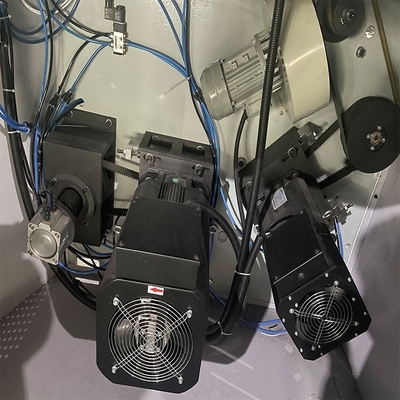

2. Os eixos de enrolamento superiores e mais baixos têm cada um servo motor 5.5KW com o eixo pneumático da expansão. A tensão de enrolamento é controlada automaticamente pelo PLC de Siemens baseado no diâmetro atual da bobina, assegurando-se de que os materiais terminados sejam puros quando as réguas múltiplas são cortadas. Todas as caras da extremidade de bobina são lisas, e o nivelamento da superfície de disco é selecionado livremente pelo rolo de pressão pneumático e pelo rolo de pressão do peso do auto cortando. A tensão das camadas internas e exteriores da bobina terminada é verificável, que é um método de enrolamento espiral. Enquanto o diâmetro de enrolamento continua a aumentar, o PLC controlo automàtica a velocidade do servo motor de enrolamento para diminuir.
5. Dispositivo da descarga
Adotando uma estrutura de alimentação automática hidráulica shaftless
(1) um par de chassis da descarga
(2) 1 grupo de motor análogo da correção
(3) modelo do trilho de guia 35 8 partes
(4) um par do aço de alta qualidade é usado para a arcada 40 memorável grossa
(5) 1 par de braços de levantamento do balanço
(6) cilindro 4 pares
(7) 1 par não de cones superiores da linha central
freio de ar (de 8) 1 par
O equipamento elétrico adota

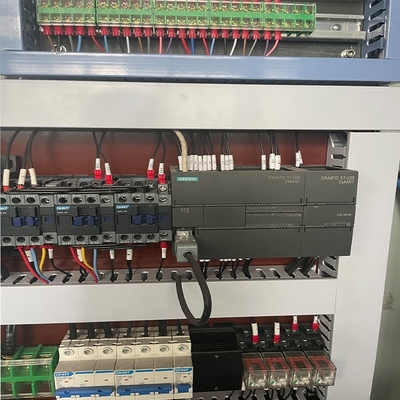

O grupo de Chint é usado para os dispositivos elétricos de baixa voltagem, Snyder é usado para interruptores do botão, Siemens é usado para o PLC, e o sistema operacional da máquina inteira é controlado
4, lugar da peça da máquina

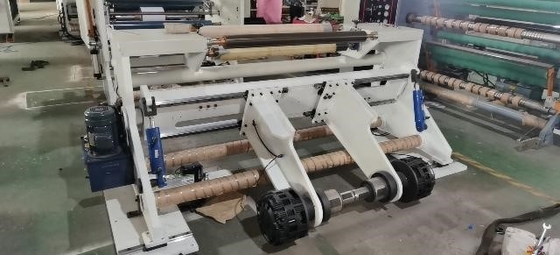

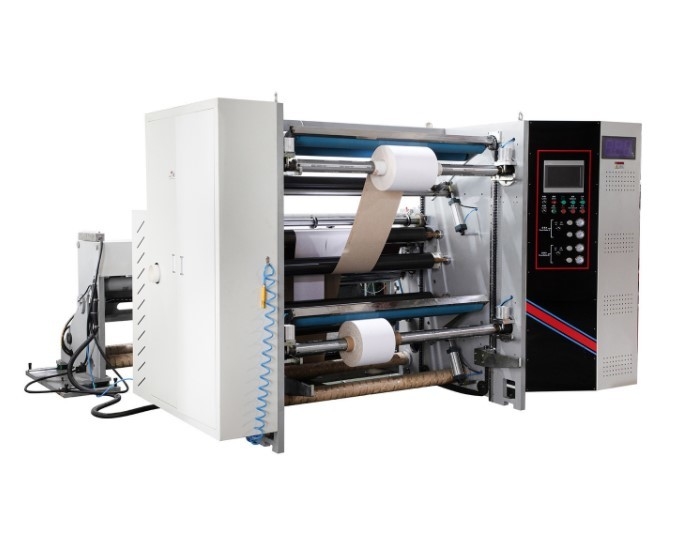

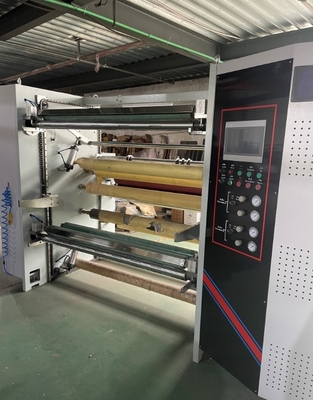

Aparência total
Diâmetro superior e mais baixo 1000mm do enrolamento de centro
Levantamento automático shaftless hidráulico, colocação material da trabalho-economia, e operação simples

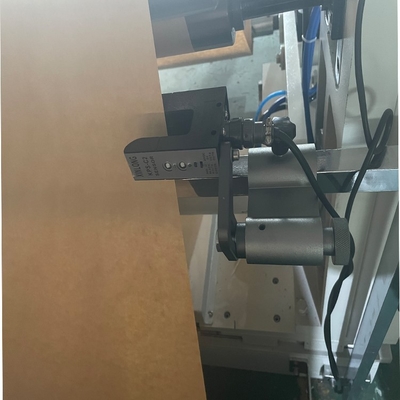

Os sensores de alta qualidade alinham a tela e fazem o material horizontalmente
Dispositivo da faca circular, ou dispositivo da faca de ar, opcional
Função de controle da tensão
Função do dispositivo do servo motor

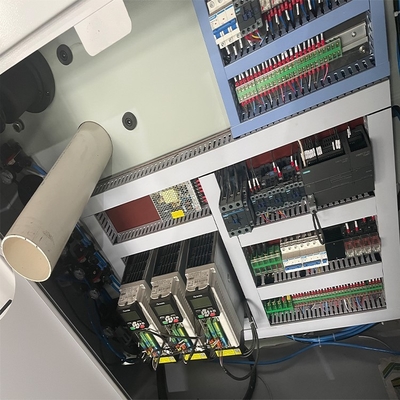

Caixa de distribuição conectada principal

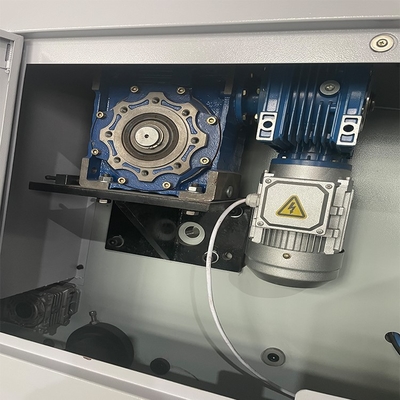

Descarregamento usando um redutor

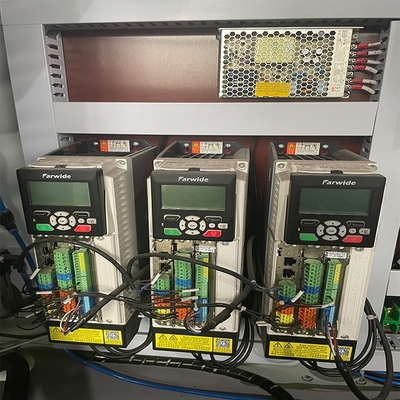

驱动器采用宏远
O PLC adota Siemens de Alemanha
Contagem automática do medidor, estacionamento do alarme, controlo automático e outras funções

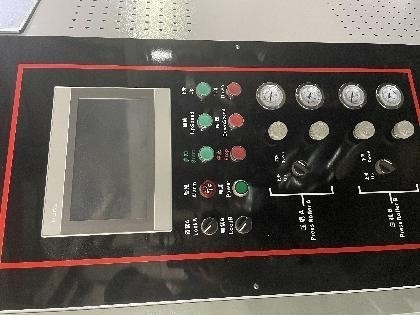

o tela táctil de 10 polegadas, Kunlun conectou o estado
