Detalhes do produto:
|
| Tipo material: | O、 OPP do PE do、 do BOF do、 do、 BOPP do ANIMAL DE ESTIMAÇÃO rolou o material | Espessura material: | 0.012-0.5mm (membrana) |
|---|---|---|---|
| Largura máxima das matérias primas: | 1100mm | Largura da superfície do rolo: | 1150mm |
| Largura de corte: | 20-1100mm | Núcleo do tubo do carretel: | tubo 3 de papel; usando 2 eixos da expansão de gás de Duluo |
| Diâmetro máximo do enrolamento: | 600mm | Velocidade máxima: | 450 medidores/minuto |
| Cortando a velocidade: | 10-450 medidores/minuto | Poder total da fonte de alimentação: | 13KW |
| Peso total: | 4200kg | Dimensões totais: | 2414 de comprimento, 3690 na largura, e 1720mm na altura |
| Destacar: | HJ-1100A-III que corta a máquina de Rewinder,Cortando a máquina 450m/min de Rewinder,Cortando a máquina de Rewinder BOPP |
||

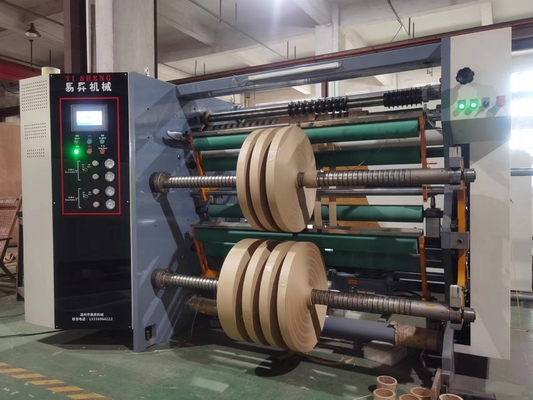

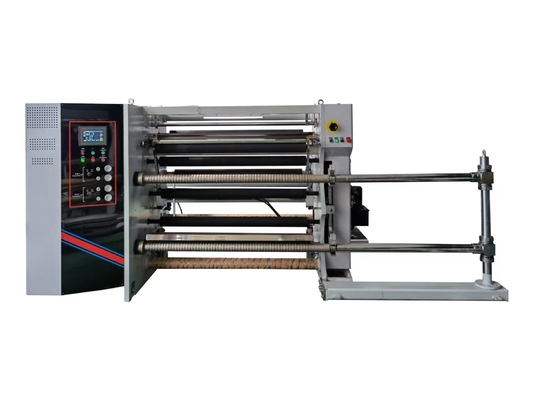

Máquina de corte totalmente automático da tensão do servo de HJ-1100A-III três
| Nome de parte | Especificação e modelo | quantidade | tipo |
| 45 # armação de aço | Espessura líquida 40mm do painel de parede | 1 par | |
| eixo 3-inch inflável | Chapeamento Luo | 2 partes | |
| Haste principal da tração | φ 120 * 1150mm | 1 parte | |
| Poliuretano de borracha do rolo da tração principal | φ 120 * 1150mm | 7 partes | |
| Rolo de guia duro da alumina | Φ 90 * 1150mm | 6 partes | |
| Servo de enrolamento | 5.5KW | 2 grupos | Departamento da beleza |
| Servo da tração | 5.5KW | 1 grupo | Departamento da beleza |
| movimentação | 5.5KW | 3 unidades | Shenzhen Hongyuan |
| Desperdice o fã de sopro da borda | 1.5KW | 1 unidade | Wuxi |
| rolamento | 1 grupo | HRB | |
| Componentes pneumáticos | 1 grupo | ||
| A faca redonda adota a função de aquecimento | 6 pares | ||
| Controlador programável do PLC do mestre | CPU224XP | Siemens | |
| tela táctil de uma cor verdadeira de 7 polegadas | TPC1061Ti | 1 parte | Pequim Kunlun Tongshi |
| Interruptor de proximidade | 1 parte | Japão OMRON | |
| Instrumento da baixa tensão | 1 parte | Schneider | |
| Fonte de alimentação de comutação do modo | 1 grupo | Taiwan Mingwei |
3, descrição funcional de cada parte:
1. Departamento da tração:
1. O rolo da tração é conduzido por um servo motor 3.7KW.
2. Desperdice o dispositivo de reciclagem da borda:
Use um fã para fundir para fora o desperdício e os materiais de desperdício, e o cliente equipará uma caixa da malha para a coleção.
3. Mecanismo de enrolamento: (A extremidade esquerda ou direita do produto acabado é determinada pelo cliente ao colocar uma ordem)
1. O material cortado é fere-se independentemente usando machados superiores e mais baixos, e a faca de corte usa uma faca reta cortando (6 pares)
2. Os eixos de enrolamento superiores e mais baixos têm cada um servo motor 3.7KW com o eixo pneumático da expansão. A tensão de enrolamento é controlada automaticamente pelo PLC de Siemens baseado no diâmetro atual da bobina, assegurando-se de que o material terminado seja puro quando as réguas múltiplas são cortadas. Todas as caras da extremidade de bobina são lisas, e o nivelamento da superfície de disco é selecionado livremente pelo rolo de pressão pneumático e pelo rolo de pressão do peso do auto cortando. A tensão das camadas internas e exteriores da bobina terminada é verificável, que é um método de enrolamento espiral. Enquanto o diâmetro de enrolamento continua a aumentar, o PLC de Siemens controlo automàtica a velocidade do servo motor de enrolamento para diminuir.
5. Dispositivo da descarga
Adotando uma estrutura de alimentação automática hidráulica shaftless conectada
(1) 1 grupo de motor análogo da correção
(2) modelo do trilho de guia 25 4 partes
(3) um par do aço de alta qualidade é usado para a arcada 40 memorável grossa
(4) 1 par de braços de levantamento do balanço
cilindro 140X63 (de 5) 1 par
(6) o freio da descarga adota um par de freios de ar
O equipamento elétrico adota

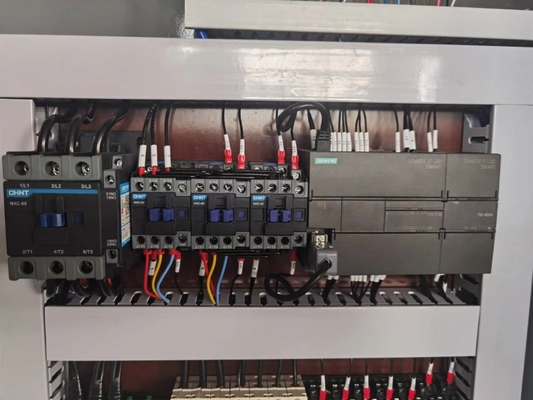

O grupo de Chint é usado para os dispositivos elétricos de baixa voltagem, Snyder é usado para interruptores do botão, Siemens é usado para o PLC, e o sistema operacional da máquina inteira é controlado
o PLC da seção de controle adota Siemens que o equipamento elétrico adota Chint

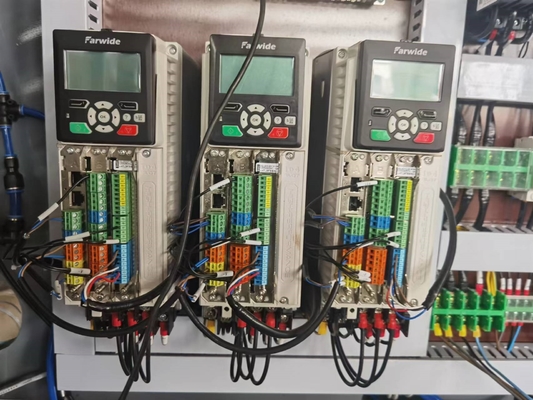

controle da movimentação usando três movimentações de Shenzhen Hongyuan

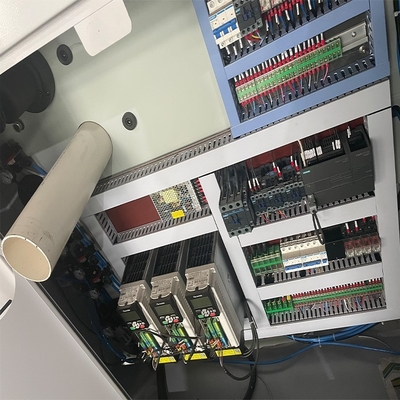

Seção da caixa de distribuição

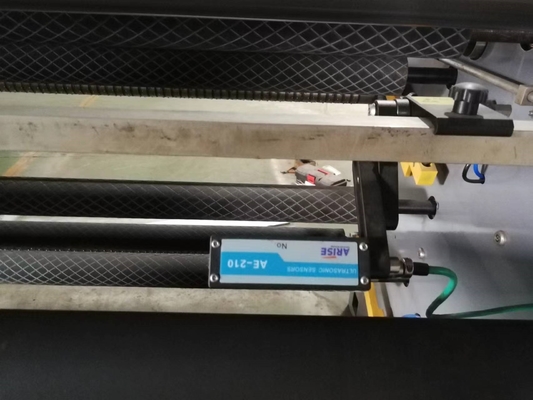

Sistema da correção
Correção simulada usando bastões

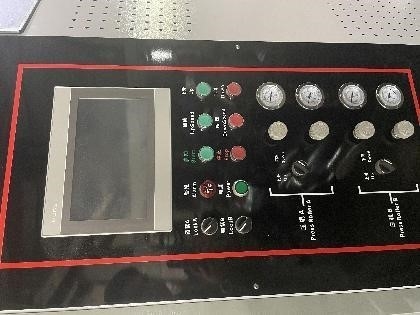

Seção da operação
O tela táctil adota Kunlun conectou um modo de 7 polegadas
O interruptor adota Snyder
O regulamento de pressão do ar é controlado por uma válvula de regulamento da precisão
5.
Ciclo de entrega: dentro de 35 dias de trabalho.
