Máquina de corte servo 30 totalmente automático da tensão três - 450g 1300mm

1, indicadores do parâmetro:

1. Tipo material: rolo como materiais tais como a tela autoadesiva, de papel, não tecida, imprimindo o composto, etc.;

2. Espessura material; 30-450g (papel)

3. Largura máxima das matérias primas: 1300mm

4. Largura da superfície do rolo: 1350mm

5. Largura de corte: 15-1300mm

6. Núcleo de enrolamento do tubo: 3" tubo do papel; usando 2 eixos da expansão de gás de Duluo

7. Diâmetro máximo do enrolamento: 1000mm

8. Velocidade máxima: 600 medidores/minuto

9. Cortando a velocidade: 10-600 medidores/minuto

10. Fonte de alimentação total: 25KW

11. Peso total: aproximadamente 5400KG

12. Dimensões externos: 3600 de comprimento, 2650 na largura, e 1950mm na altura

3, descrição funcional de cada parte:

1. Departamento da tração:

1. O rolo da tração é conduzido por um servo motor 7.5KW.

2. Desperdice o dispositivo de reciclagem da borda:

Use um fã para fundir para fora o desperdício e os materiais de desperdício, e o cliente equipará uma caixa da malha para a coleção.

III. mecanismo de enrolamento: (o descarregamento do produto acabado é terminado mecanicamente)

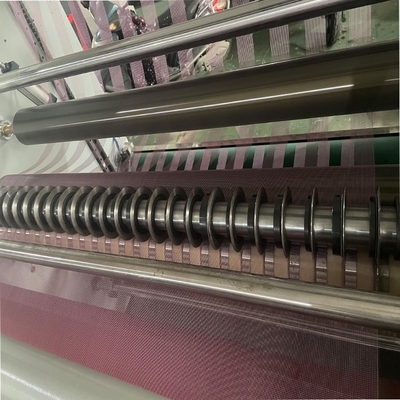

1. O material cortado é fere-se independentemente usando machados superiores e mais baixos, e a faca de corte usa uma faca circular cortando (8 pares)

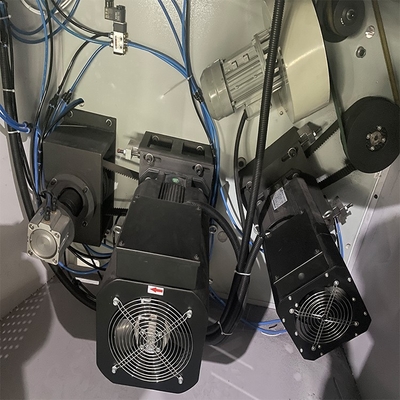

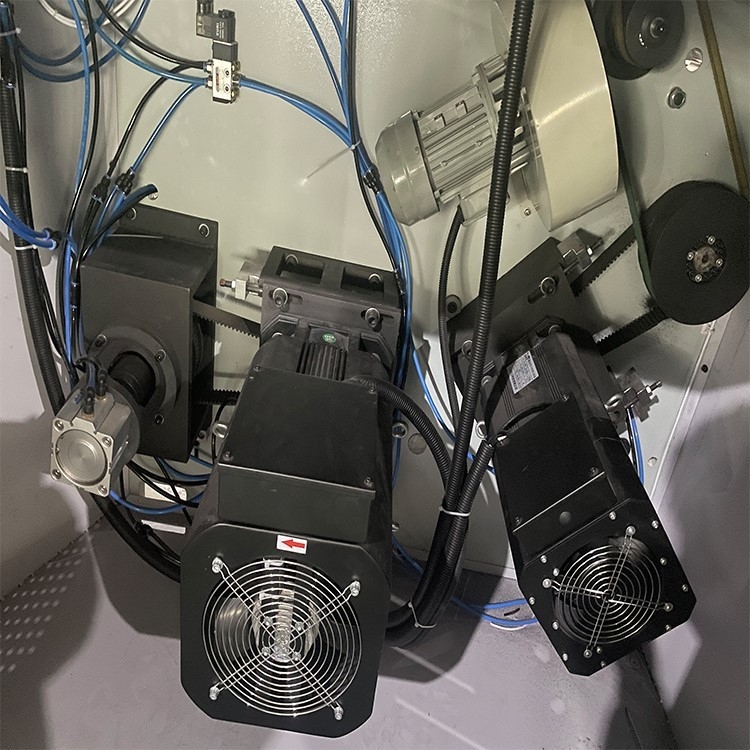

2. Os eixos de enrolamento superiores e mais baixos têm cada um servo motor 7.5KW com o eixo pneumático da expansão. A tensão de enrolamento é controlada automaticamente pelo PLC de Siemens baseado no diâmetro atual da bobina, assegurando-se de que o material terminado seja puro quando as réguas múltiplas são cortadas. Todas as caras da extremidade de bobina são lisas, e o nivelamento da superfície de disco é selecionado livremente pelo rolo de pressão pneumático e pelo rolo de pressão do peso do auto cortando. A tensão das camadas internas e exteriores da bobina terminada é verificável, que é um método de enrolamento espiral. Enquanto o diâmetro de enrolamento continua a aumentar, o PLC controlo automàtica a velocidade do servo motor de enrolamento para diminuir.

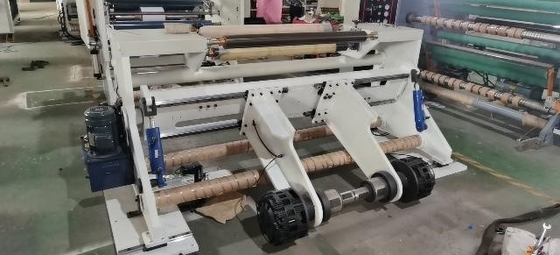

5. Dispositivo da descarga

Adotando uma estrutura de alimentação automática hidráulica shaftless

(1) um par de chassis da descarga

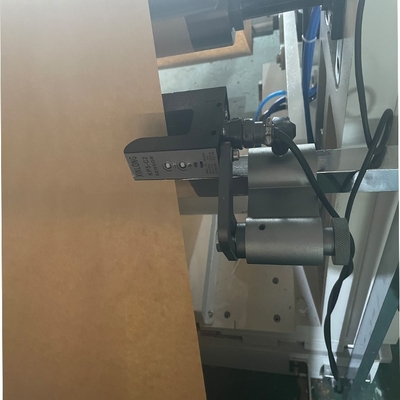

(2) 1 grupo de motor análogo da correção

(3) modelo do trilho de guia 35 8 partes

(4) um par do aço de alta qualidade é usado para a arcada 40 memorável grossa

(5) 1 par de braços de levantamento do balanço

(6) cilindro 4 pares

(7) 1 par não de cones superiores da linha central

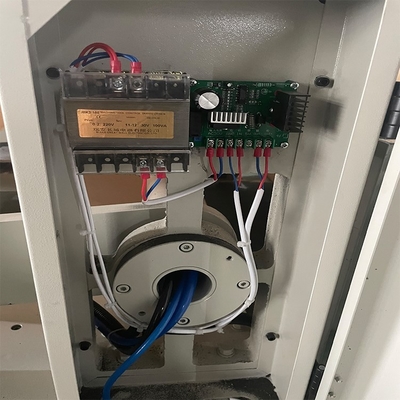

freio de ar (de 8) 1 par

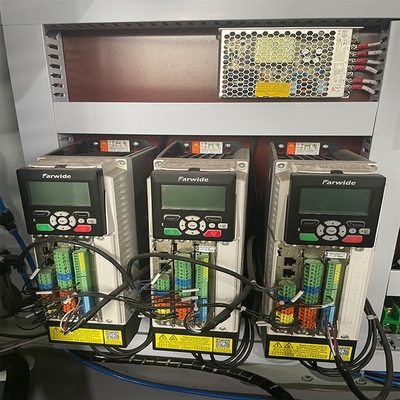

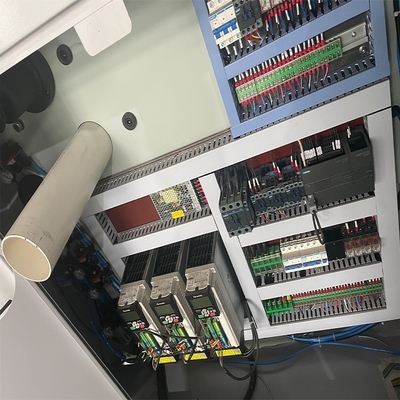

O equipamento elétrico adota

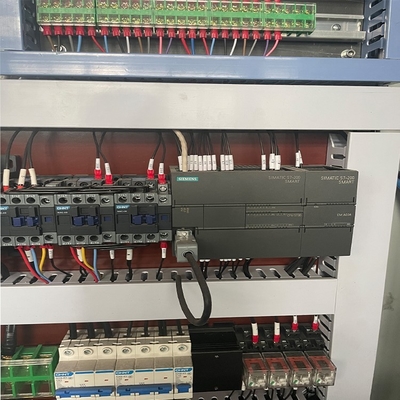

O grupo de Chint é usado para os dispositivos elétricos de baixa voltagem, Snyder é usado para interruptores do botão, Siemens é usado para o PLC, e o sistema operacional da máquina inteira é controlado

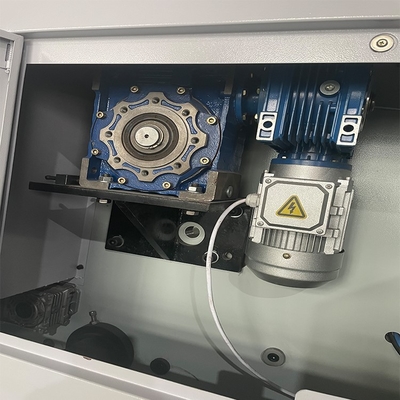

4, lugar da peça da máquina

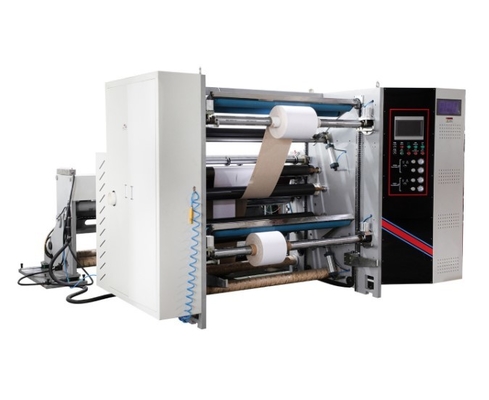

Aparência total
