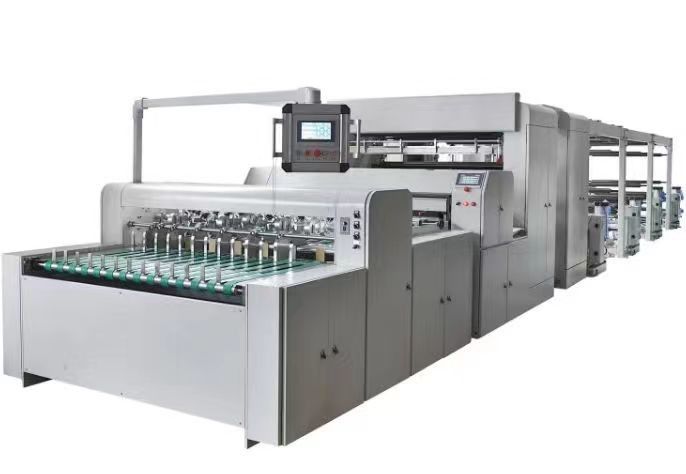

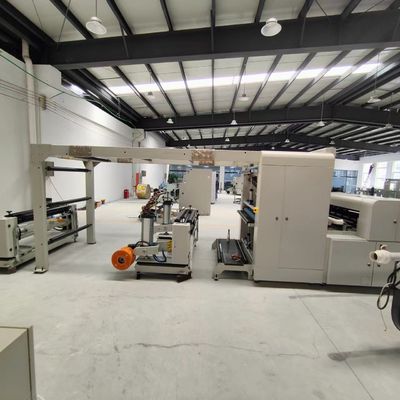

2, descrição funcional de cada parte:

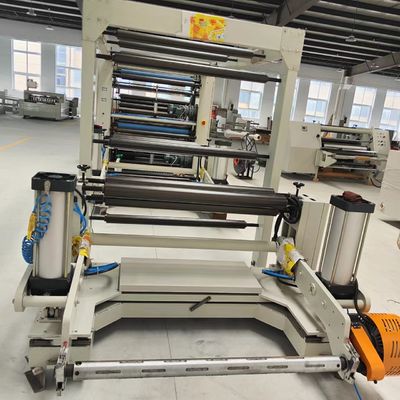

1. Seção do desenrolamento:
1. O desenrolamento adota uma parte superior hidráulica shaftless do cone, que seja conveniente para a operação da única pessoa. Adotando um formulário superior cônico especial, não danifica a parede interna do núcleo da tubulação. A luva mecânica de uma expansão de 3 polegadas e de 6 polegadas que trava dispositivos é resistente e durável. Os braços de aperto esquerdos e direitos são controlados hidraulicamente por um trilho de guia linear do sulco da ensamblagem. Dois cilindros de aperto hidráulicos, esquerda para a direita, separados simultaneamente, fazendo apertando a operação extremamente conveniente.
2. Dois carga posta hidráulica e descarregamento dos cilindros do óleo podem suportar um peso de 3 toneladas de matérias primas, de mão de obra de salvamento e de carga de encurtamento e tempo de descarregamento.
3. O diâmetro do desenrolamento é detectado automaticamente pelo interruptor de proximidade no eixo de transmissão do desenrolamento, e não há nenhuma necessidade de entrar a espessura do material. O diâmetro residual do desenrolamento pode ser ajustado para retardar e parar automaticamente, fazendo a fácil receber o rolo seguinte do material. A tensão do desenrolamento adota um modo de controle automático da tensão do atarraxamento do circuito fechado do sensor através do PLC de Siemens.
4. Equipado com um mecanismo para manualmente ajustar a liberação e apertar bordas, com uma escala de ajuste do ± 20mm.
5. O material é corrigido automaticamente pelo sistema automático da correção do desvio. O quadro inteiro adota um tipo esquerda e movimento direito do trilho de guia, e a parte movente adota uma haste rosqueada do parafuso, que seja esquerda empurrado e direita por um servo motor para conseguir a correção automática do desvio.
8. O desenrolamento adota freios pneumáticos.
Deve ser controlado pela válvula proporcional da precisão de SMC.
4, peça do anfitrião:
1. A cremalheira adota 80 # as carcaças de alta qualidade em uma estrutura do quadro, e a máquina inteira é apoiada pelas tubulações de aço ocas sem emenda. Os feixes horizontais e retos são segmentados no meio para a desmontagem e o transporte fáceis.
2. O anfitrião adota uma combinação de servo motor e de relação síncrono da velocidade da roda para a transmissão.
3. O dispositivo da tração adota a tração ativa e o método pneumático da compressão. O servo motor conduz o rolo do espelho para puxar ativamente.
4. A máquina inteira adota o controlo do motor servo do circuito fechado.
5, rolam acima a seção:
1. O enrolamento adota uma estrutura dupla do enrolamento de superfície e do enrolamento de centro, com dianteiro e traseiro enrolamento sob a forma do enrolamento da linha central de A/B. O motor conduz o redutor para enrolar (ou o único rebobinamento da linha central é igualmente possível)
2. O braço mecânico de enrolamento adota um formulário linear importado da estrutura do trilho de guia do sulco da ensamblagem
3. Princípio de formulário do enrolamento de superfície, com o eixo de enrolamento unido firmemente ao eixo de aço para o enrolamento síncrono (o eixo de aço é conduzido passivamente)
4. Cada eixo de enrolamento é conduzido por um servo motor 15kw, e a tensão de enrolamento é ajustada com base no diâmetro material atual do enrolamento pelo conversor de frequência do controlo automático do PLC de Siemens para ajustar a tensão do eixo da expansão, de modo que não haja nenhum fator da espessura em materiais múltiplos do corte, e todas as caras da extremidade de bobina são lisas.
O nivelamento da superfície de disco é selecionado livremente comutando entre a pressão pneumática e a pressão do peso do auto, e a tensão das camadas internas e exteriores da bobina terminada é verificável. Enquanto o diâmetro de enrolamento continua a aumentar, Siemens controlo automàtica a velocidade do servo motor de enrolamento pelo PLC, estendendo extremamente a vida útil do servo motor.
5. Quando o único rebobinamento da linha central é exigido, a tensão completa da linha central pode igualmente ser selecionada no tela táctil, e o servo motor de enrolamento é usado como o modo de controle de gerencio do cone.
6. Enrolamento e formulário do descarregamento: descarregamento automático hidráulico
7. Desperdice o dispositivo de reciclagem da borda: O dispositivo da coleção da borda recolhe desperdiça bordas
