Cor 2 Flexographic da placa 2.38mm 1200mm imprimindo deslocado da máquina HJ-23000

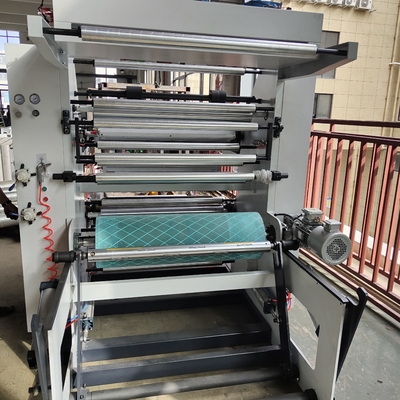

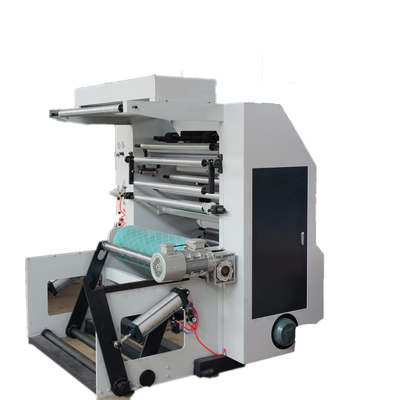

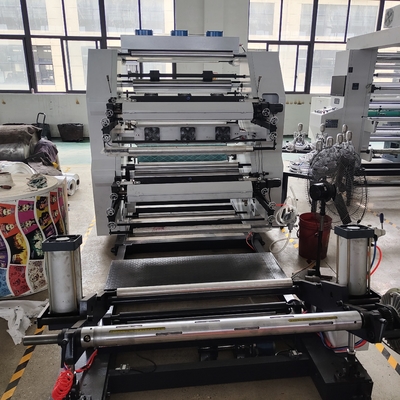

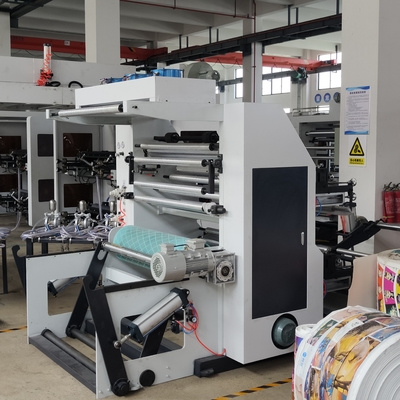

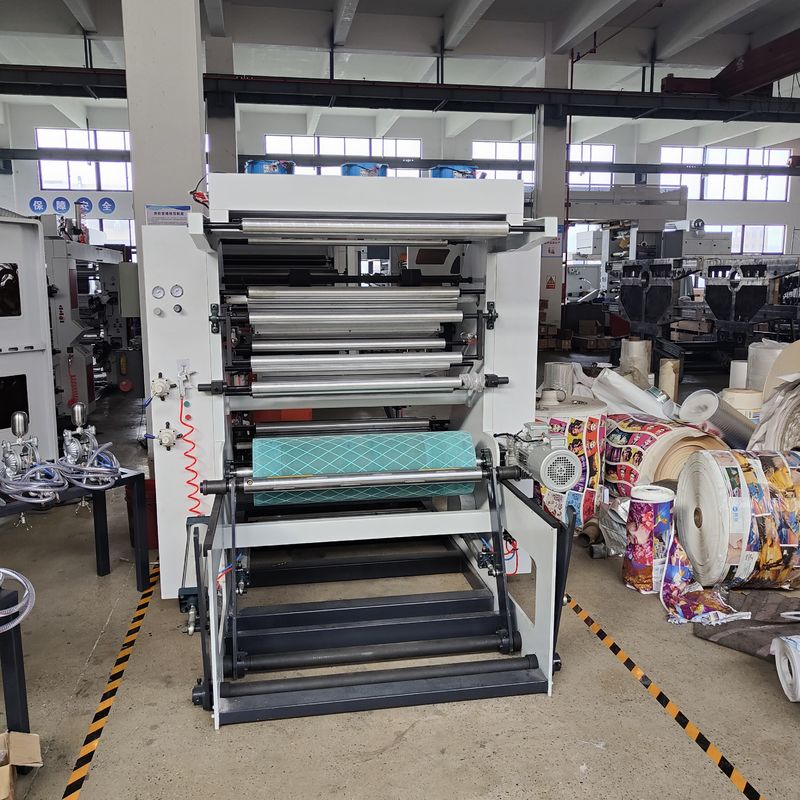

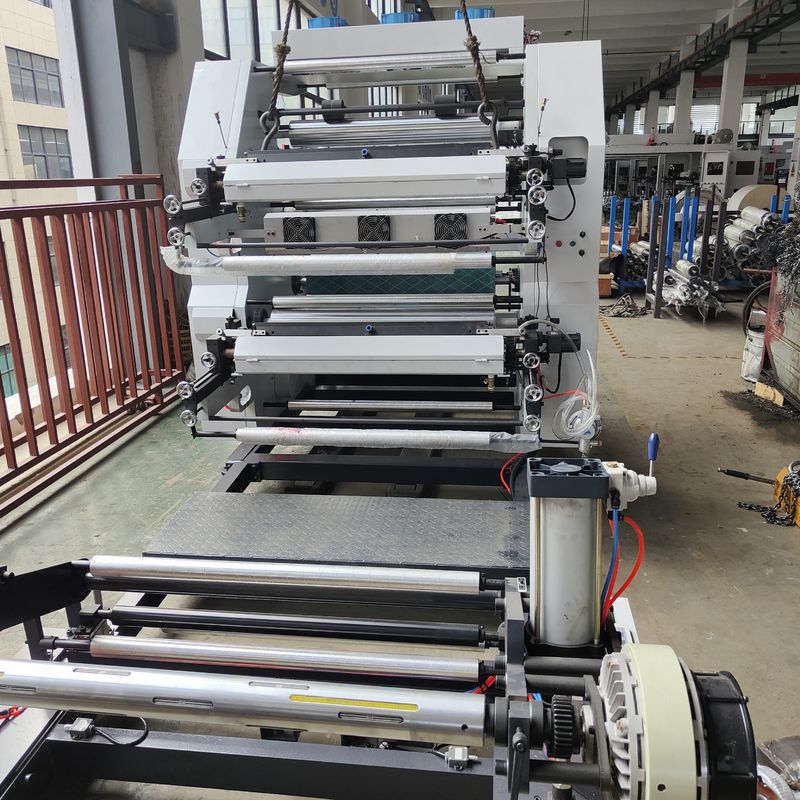

Máquina HJ-23000 imprimindo Flexographic

 A imagem é apenas para sua referência.

1. Variáveis principais:

A. Modelo: HJ-21300

B. Material: Papel

C. Máximo Largura da impressão: 1250mm

D. Máximo Comprimento da impressão: 200-1200mm

E. Máximo Velocidade da impressão: 10-70m/min

F. Espessura da placa (que inclui a colagem): 2.38mm

G. Dimensão da máquina: 4200*2300*2300mm

H. Máquina Peso: 1600kg

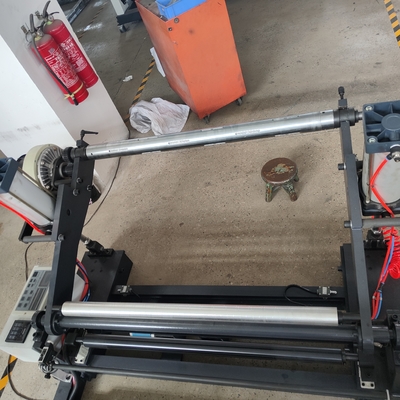

2. Desenrole a unidade:

A. Máximo Comprimento do rolo: 1350mm

B: Máximo Comprimento do rolo eficaz: 1300 milímetros

C: Diâmetro. Do rolo: 76mm

D: Diâmetro do máximo. De desenrole: 1200mm

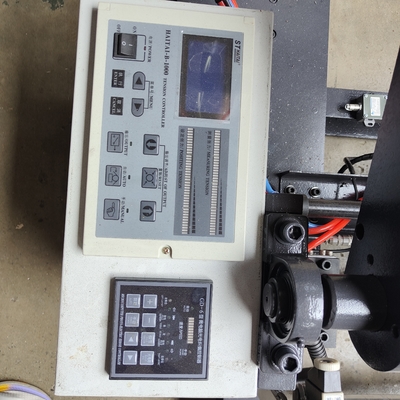

E: O método de desenrola: Dispositivo da MPE, pó magnético, tensão automática, eixo de ar

F: Maneira de rolo do papel de Laoding: Tipo pneumático

3. Unidade da tração:

: Constituição da tração: O rolo e Chrome de borracha chapearam o rolo

B: Zonas da tração: 2

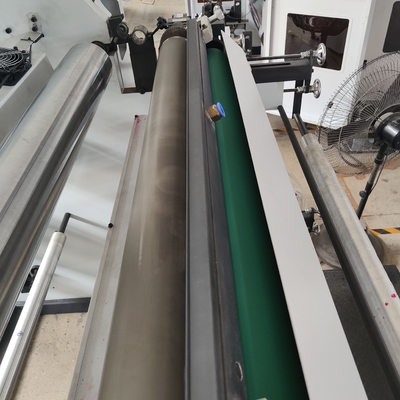

4: Unidade de impressão:

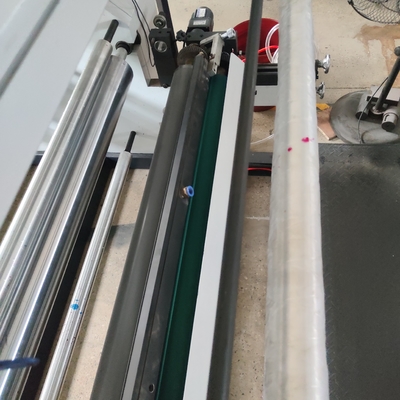

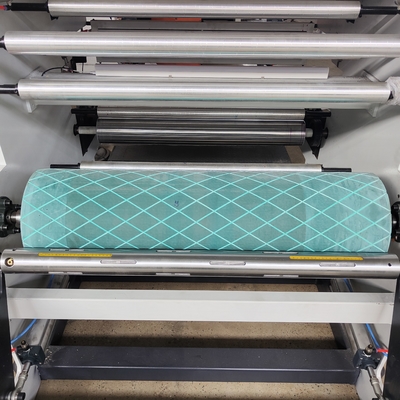

A. Constituição da impressão: Chrome chapeou o rolo, rolo de borracha, rolo de Anilox, cilindro da placa, lâmina de doutor

B: Circunferências do cilindro da placa: 200-1200mm

C: Material da placa: Resina e borracha

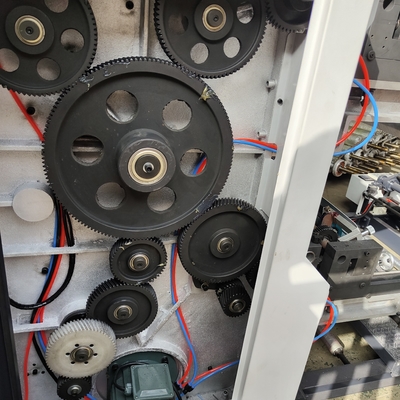

D: Princípio de trabalho: Movimentação helicoidal das engrenagens

E: ajuste Chapear-colado do rolo: Tipo pneumático

F: Rolo de Anilox: Rolo cerâmico de Anilox: cor 1pc/per

5: Unidade do aquecimento e de secagem:

A. Tipo do aquecimento e da secagem: fundindo primeiramente então o aquecimento

B: Zonas de aquecimento: Tubos de aquecimento 5Zones

C: Poder do aquecimento: 7.5kw

D: Auxílio de secar o comprimento: 1m

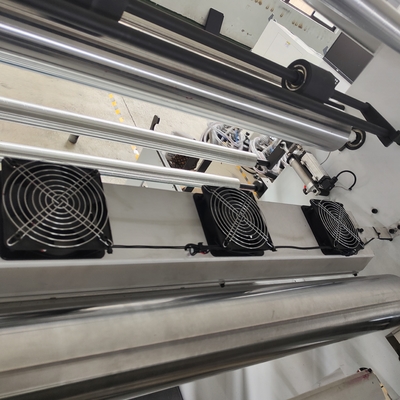

E: Fã pequeno: 10pcs

F: Poder do fã pequeno: 35w/pc

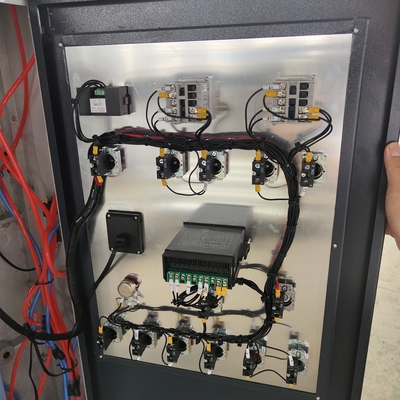

6: Peças elétricas:

A.: Motores principais: 2.2kw

B: Motor de Tinta-transferência: 15w*2pcs

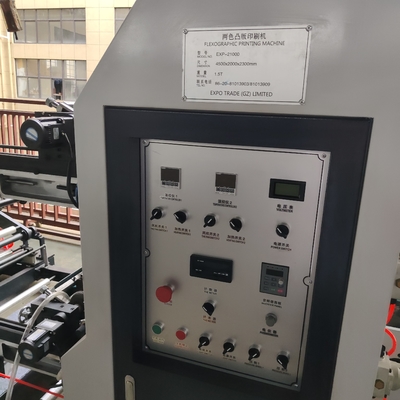

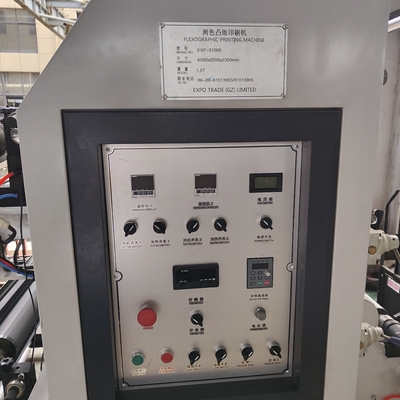

C: Um inversor ajustável da velocidade equipe-se com o motor principal

7: Unidade da rebobinação:

: Máximo Comprimento do rolo: 1350mm

B: Máximo Comprimento do rolo eficaz: 1300mm

C: Diâmetro do rolo: 76mm

D: Máximo Diâmetro do vento: 1200mm

E: Maneira de rebobinação: Rolamento de superfície, eixo de ar, tipo pneumático

8: Lista principal da especificação da máquina:

A. motor principal: 1 PC (Kangyuan, Ruian)

Motor de transferência de B. Tinta: PCes 1 (Libang, China)

C: PC do motor 1 do conversor (Ruian)

D: O inversor: 1pcs (Kewo, Shenzhen)

F: Fã pequeno: 10pcs (Changcheng, Suzhou)

G: Rolos de alumínio: (Ruian)

H: Rolo cerâmico de Anilox: 1 cor de pc/per (Yuncheng)

Mim: Rolos de borracha: 1 cor de pc/per (próprio produto)

J: Peças elétricas da baixa pressão: (Zhenju)

K: Interruptores: (Emluator de Schneider)

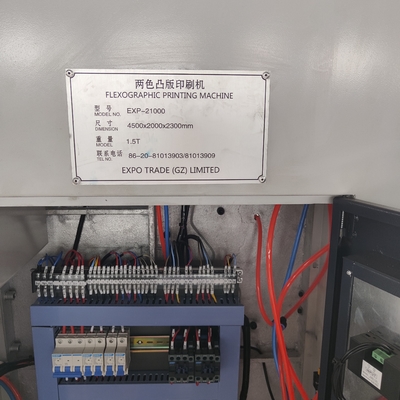

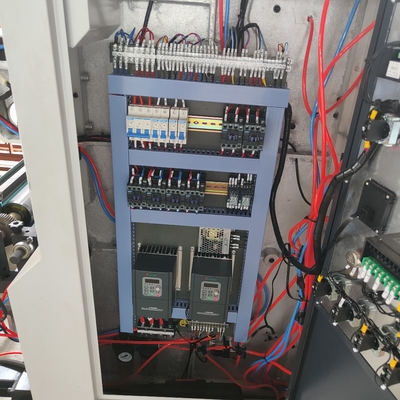

L: Caixa de controle elétrica: 1 ajustou-se (próprios produtos)

M: Corpo de máquina principal: 1 ajustou-se (próprios produtos)

N: Carcaça de máquina principal: 1set (ferro fundido Co. de Chuangxin, Ltd, Henan)

O: Componente pneumático: 1 grupo (Chuangfeng Qidong)

9: Peças sobresselentes para livre:

Caixa de ferramentas 1 ajustada (1-10# a chave de fenda, arma do óleo, a chave inglesa interna 1 do hexágono se ajustou)

Comuta 2 PCes

PCes do contator 2

PCes de aquecimento do tubo 2

PC da instrução 1 da operação de máquina

PC da instrução 1 do inversor

Imprimindo o cilindro 1set (que imprime o comprimento 400mm)
