Detalhes do produto:
|
| Imprimindo a precisão: | Precisão alta | Imprimindo a cor: | Multi-cor |
|---|---|---|---|
| Imprimindo o custo: | Custo-beneficio | Imprimindo a durabilidade: | Durabilidade alta |
| Imprimindo a eficiência: | Eficiência elevada | Imprimindo a flexibilidade: | Alta flexibilidade |
| Imprimindo a manutenção: | 8 cores | Imprimindo o material: | Vários materiais |
| Imprimindo o método: | Impressão de Flexo | Qualidade de impressão: | De alta qualidade |
| Imprimindo a confiança: | Confiança alta | Imprimindo a definição: | Alta resolução |
| Imprimindo o tamanho: | Personalizado | Velocidade de impressão: | Alta velocidade |
| Imprimindo o tempo: | curto período de tempo | Max. máx. Width of Printing Largura de Impressão: | 1350mm |
| Comprimento da impressão: | 380-800mm | ||
| Destacar: | Máquina de impressão alta de Flexo da durabilidade,Máquina de impressão de alta velocidade 800mm de Flexo,máquina de impressão de Flexo de 8 cores |
||
HJ-CI81400 MÁQUINA DE IMPRESSÃO DE ALTA VELOCIDADE DO CI FLEXO

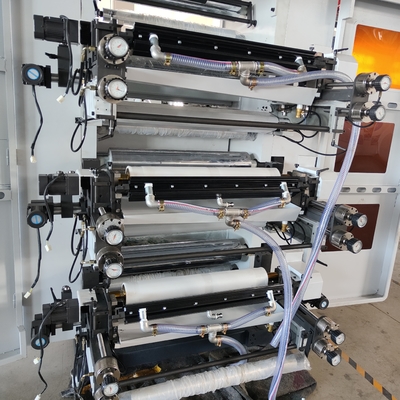

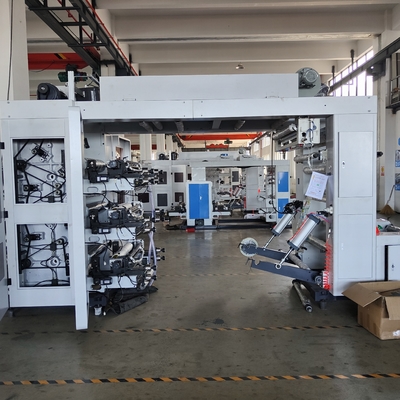

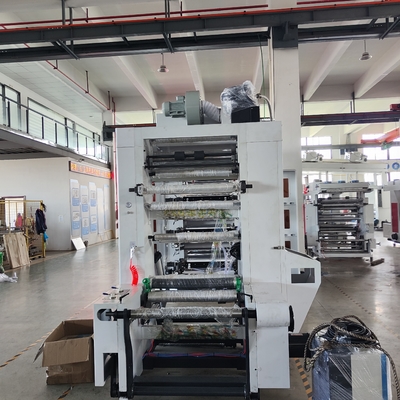

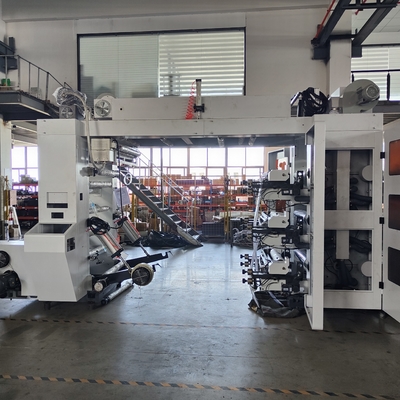

hoto para a referência
CARACTERÍSTICAS:
4.Newly projetou o sistema de secagem do vento para a operação de alta velocidade.

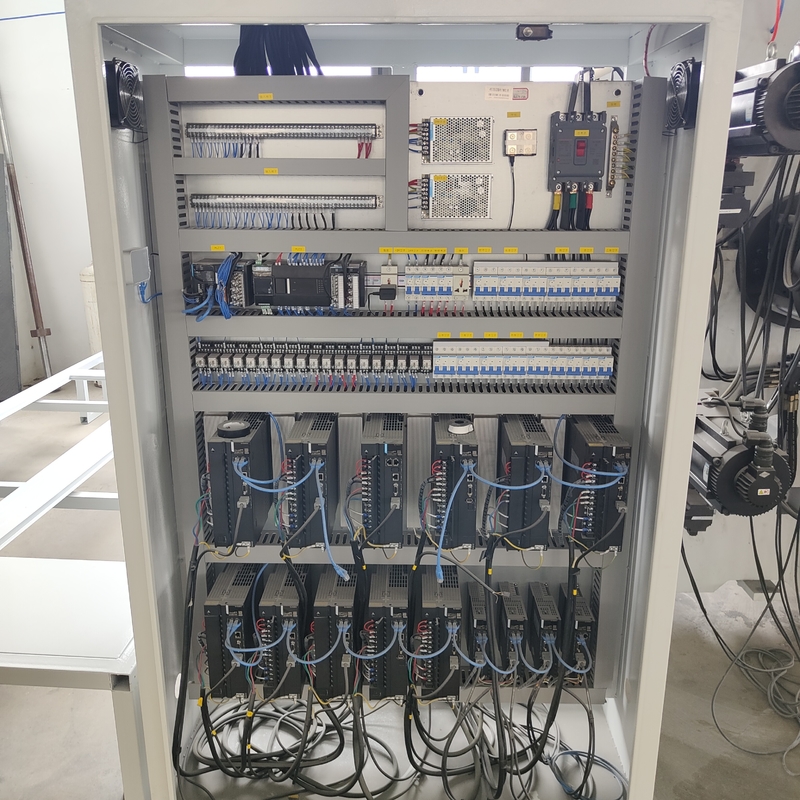

controle 5.Electric usando PLC (SIEMENS) com tipo relação do tela táctil da cor completa de máquina humana (HMI)
6. Precisão do registro: +-0.1mm (controle do PLC)
os rolos 7.All de gerencio são tratados com o ajuste do equilíbrio dinâmico.
8. Máquina com sistema de controlo servo de alta velocidade da MPE
9.Machine com imprimir a grua do cilindro
Parâmetros técnicos principais:
| 1)Parâmetros principais | |
| Modelo | HJ-CI 81400 |
| Máximo Largura do material | 1400mm |
| Máximo Largura da impressão | 1350mm |
| Imprimindo o material | Filme de rolo/papel/tecido |
| Imprimindo a cor | 8 cores |
| Comprimento da impressão | 380-800mm |
| Velocidade de Máximo Maquinaria Mecânico | 300m/min |
| Velocidade da impressão material | 10-280m/min (velocidade material diferente um pouco de diferente) |
| Espessura da placa | 1.7mm (placa da resina) |
| Peso da máquina | 20000kgs |
|
Dimensão da máquina (L×W×H) |
9m×2.5m×4m
|
| Tensão | 380V, 3PH, 50HZ |
| Parte superior da máquina com corrimão | 1set |
| Grua para imprimir a carga e o descarregamento do cilindro | 1set |
| Base da máquina | ferro-GH contínuo 250 da carcaça de 95mm |
| 2)Desenrole a unidade | |
| Max.Width da impressão | 1350mm |
| Max.Dia. de desenrolam | ¢1200mm |
| Tipo do Unwinder | Auto carga pneumática, pó magnético 10kg, auto tensão |
| Unwinder MPE | Controlo do motor servo |
| Núcleo Diameter¢ da linha central | 76mm |
| 3)Unidade da tração | |
| Constituição da tração | Rolo de alumínio, rolo chapeado Chrome |
| Zonas da tração | 2 zonas |
| Motor motor-servo da tração | 3.7kw*2pcs |
| 4)Unidade de impressão | |
| Cilindro central |
¢1800mm
|
| Circunferências de imprimir o cilindro | 380-800mm (equipado com o um cilindro ajustado da impressão para livre |
| Material da placa | Placa 1.7mm da resina |
| Princípio de trabalho |
Sistema de transmissão da engrenagem da elevada precisão
|
| Ajuste do registro |
Sistema de registro horizontal e longitudinal motorizado
|
| Precisão do Overprint (milímetros) | +-0.1mm |
| Rolo cerâmico de Anilox | 8pcs (tipo de Murata, Japão) |
| Doutor fechado Blade da câmara | 8SETS |
| Sytem automático da lavagem da tinta Circulation+fast | 1set |
| relação homem-máquina | 1set |
|
Imprimindo o cilindro separado com placa
|
PNEUMÁTICO |
| Ajuste a entrada e a saída do cilindro | Manual+motors |
| Inspeção video/câmera | 1set |
| Treater da corona (tipo da porcelana) | 1set |
| 5)Unidade do aquecimento e de secagem (aquecimento elétrico de heating+IR) | |
| Tipo de aquecimento e de secagem | Fundindo primeiramente então o aquecimento |
| Poder do aquecimento | 70kw |
| Sistema de secagem | Sistema de exaustão de secagem separado de System+Central |
| Comprimento mais seco | 4m |
| 6)Peças elétricas | |
| Motor motor-servo principal | 22kw |
| Motor de Tinta-transferência com fã | 8pcs |
| Motor do registro horizontal | 8pcs |
| Motor vertical do registro | 8pcs |
| motor da entrada e da saída do cilindro | 16pcs |
| 7)Unidade de Rewinder | |
| Max Width do material | 1400mm |
| Max.Dia de Rewinder | ¢1200mm |
| Tipo de Rewinder | Auto descarregamento pneumático |
| Motor motor-servo de Rewinder | 5.5kw |
| Rolo da banana | 1pc |
| O eixo de recepção | Eixo de ar |
| Diâmetro de núcleo da linha central | ¢76mm |
Lista principal da configuração:
| Inversor | YASKAWA |
| Motor principal | SIEMENS |
| PLC | SIEMENS |
| Relação da humano-máquina do toque | SIEMENS |
| DISPOSITIVOS DA BAIXA TENSÃO ELEVTRICL | TIPO DE SIEMENS |
| Rolo cerâmico do anilox | MURATA/YUNCHENG |
| Rolamento |
Rolamento principal: LYC Um rolamento do sentido: ASNU (Alemanha) |
| Motor da tinta | MAILY |
| Lâmina de doutor da câmara | China |
| Inpection video | PUSAI |
peças sobresselentes livres:
| Nome das peças sobresselentes | Quantidade | |
| 1 | Caixa de ferramentas | 1 grupo |
| 2 | chave de fenda 1-10# | PCes 1 |
| 3 | arma do óleo | PCes 1 |
| 4 | Chave inglesa interna do hexágono | 1 grupo |
| 5 | Switches&buttons | 2 PCes |
| 6 | Contator | 2 PCes |
| 7 | tubo de aquecimento | 2 PCes |
| 8 | Relé | 4pcs |
| 9 | Imprimindo o rolamento do cilindro | 4pcs |
| 10 | Torneira do ar | 5pcs |
| 11 | Engrenagem do rolo de Anilox | 2pcs |
| 12 | Fita de selagem na lâmina de doutor | 10pcs |
