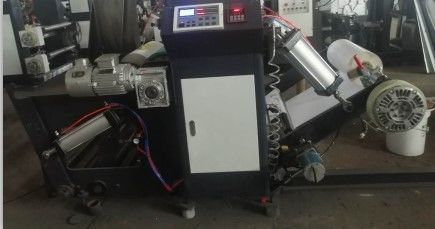

HJ-61400 largura Flexographic 10-70m/Min Speed da máquina imprimindo 1400mm

Máquina HJ-61400 imprimindo Flexographic

A imagem é somente para a referência.

1: Parâmetro principal

: Modelo: HJ-61400

B: Material: Papel

C: Máximo Material Largura: 1400mm

D: Máximo Largura da impressão: 1350mm

E: Máximo. Comprimento da impressão: 200-1200mm

F: Máximo Velocidade da impressão material: 10-70m/min

G: Espessura da placa (que inclui a colagem): 2.38mm

Dimensão de H. Máquina: 6200*2400*2650mm

Peso de I. Máquina: 4800kg

2: Desenrole a unidade:

: Máximo Comprimento do rolo: 1450mm

B: Máximo Comprimento do rolo eficaz: 1400mm

C: Diâmetro do rolo: 76mm

D: Diâmetro do máximo. De desenrole: 1200mm

E: O tipo de desenrola: Pó magnético com automóvel. tensão, eixo de ar, deivce da MPE, tipo pneumático

3: Unidade da tração:

A.: Constituição da tração: O rolo e Chrome de borracha chapearam o rolo

B: Zonas da tração: 3

4: Unidade de impressão:

: Constituição da impressão: Chrome chapeou o rolo, rolo de borracha, rolo com lâmina de doutor, rolo Placa-colado de Anilox

B: Circunferências de pressionar o rolo: 200-1200mm

C: Material da placa: Resina e borracha

D: Princípio de trabalho: Movimentação helicoidal das engrenagens

E: ajuste Chapear-colado do rolo: Tipo pneumático

F: Rolo de Anilox: Rolo cerâmico de Anilox: cor 1pc/per

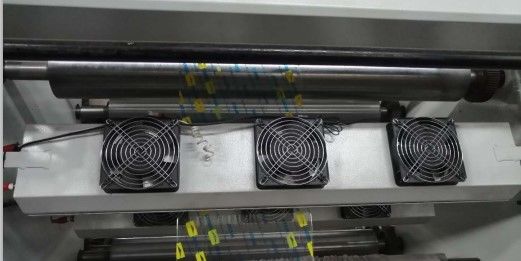

5: Unidade do aquecimento e de secagem:

: Tipo de aquecimento e de secagem: fundindo primeiramente então o aquecimento

B: Zonas de aquecimento: Tubos de aquecimento 9zones

C: Poder do aquecimento: 16.5kw

D: Auxílio de secar o comprimento: 1m

E: Fã pequeno: 21pcs

F: Poder do fã: 15w/pc

6: Peças elétricas:

: Motor principal: 4.2kw

B: Motor de Tinta-transferência: 15w*6pcs

C: Um inversor ajustável da velocidade equipe-se com o motor principal

7: Unidade da rebobinação:

: Máximo Comprimento do rolo: 1450mm

B: Máximo Comprimento do rolo eficaz: 1400mm

C: Diâmetro do rolo: 76mm

D: Diâmetro máximo do vento: 1200mm

E: Tipo de rebobinação: Rolamento de superfície, eixo de ar, tipo pneumático

8: Lista principal da especificação da máquina:

A. motor principal: 1 PC (Kuayue, Shanghai)

Motor de transferência de B. Tinta: PCes 1 (Libang, China)

C: Motor do conversor: 1 PC (Ruian)

D: O inversor: 1pcs (Kewo, Shenzhen)

E: Fã pequeno: 21pcs (Fengyang Shanghai)

F: Rolos de alumínio: (Ruian)

G: Rolo cerâmico de Anilox: 1 cor de pc/per (Yuncheng)

H: Rolos de borracha: 1 cor de pc/per (próprio produto)

Mim: Peças elétricas da baixa pressão: (Zhenju, China)

J: Interruptores: (Emluator de Schneider)

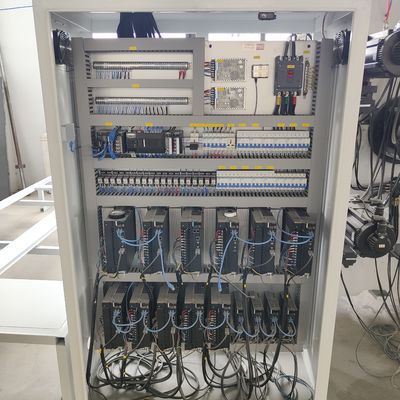

K: Caixa de controle elétrica: 1 ajustou-se (próprios produtos)

L: Corpo de máquina principal: 1 ajustou-se (próprios produtos)

M: Carcaça de máquina principal: 1set (ferro fundido Co. de Chuangxin, Ltd, Henan)

N: Componente pneumático: 1 grupo (Chuangfeng Qidong)

10: Peças sobresselentes para livre:

Caixa de ferramentas 1 ajustada (1-10# a chave de fenda, arma do óleo, a chave inglesa interna 1 do hexágono se ajustou)

Comuta 2 PCes

PCes do contator 2

PCes de aquecimento do tubo 2

PC da instrução 1 da operação de máquina

PC da instrução 1 do inversor

Imprimindo o cilindro 1set (que imprime o comprimento 400mm)
