Talhadeira do fabricante # da fita da talhadeira # talhadeira do rewinder # do filme # espessura slitter#30g/m2~40g/m2 de corte de alta velocidade

HJ—2000A型电脑高速分切机

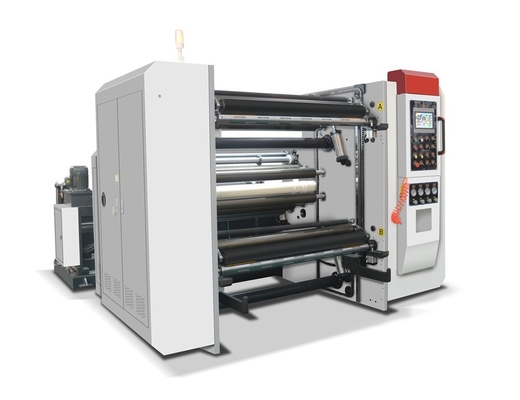

HJ—2000A máquina de corte de alta velocidade do computador

一,用途:Adequado para :

本机适用于多种卷筒包装纸张/无纺布/PET/PVC多种卷筒包装材料的分切.如各类纸张30-400g/m²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),

Esta máquina é adequada para muito papel, como 30-400g/m²,papel e filme laminado,PET/PVC etc melhor máquina de corte de rolo jumbo.

二,性能及特点:Característica:

1. 该机采用伺服电机三电机同步控制,自动锥度张力,中心表面卷取方式;

Uso da máquina servo três controle de sincronização do motor, tensão automática da fita, centro e rebobinamento da superfície juntos;

2,本机采用变频调速,保持加速中平稳运转;

A frequência de uso da máquina ajusta a velocidade, mantém o funcionamento estável ao acelerar;

3,自动计米,自动停机,报警等功能;

quantidade de contador automático, comprimento fixo automático, parada automática da máquina quando houver alarme, controle automático de tensão etc.

4,收卷采用A,B气胀轴结构,装卸操作方便；

Rolo de alimentação use eixo de ar use 3 # (núcleo de tubo de papel de 76 mm)

5,放卷采用光电式纠边方式;

Rebobinar use a maneira de controle de posição de borda de controle de fotocélula

6,圆刀纵切废边自动排放装置；可选配全自动调刀

Faca circular cortando a borda residual do rolo e é liberada automaticamente pelo ventilador

7,000000000000000000000000 um

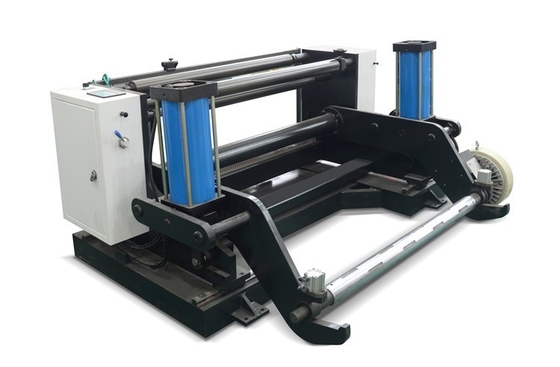

Parte de desenrolamento automática do eixo hidráulico

• 技术参数:Unidade de desenrolamento:

四,机器配置:Configuração da máquina:

1.放卷部分:放卷配置自动式液压无轴上料放卷结构

1. 50# 优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. 张力控制:张力采用磁粉控制20kg 2只
4. 放卷轴采用3英寸和6英寸通用结构 2只

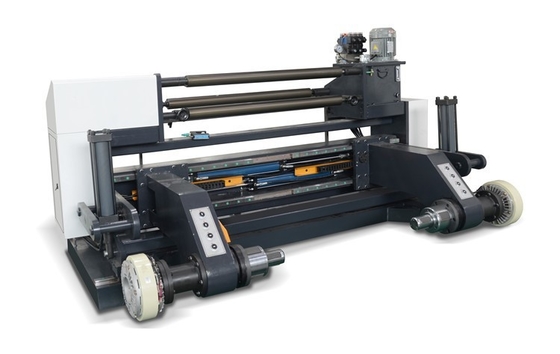

1. Desenrolamento: peça desdobrável use eixo hidráulico

1. Rack da máquina usa estrutura de aço.Mova-se usando guia linear.

(2) Movimente-se usando o sistema de correção de tipo estático. EPC usa a China.

(3) controle de tensão: controle de freio de uso de tensão 20 kg 2 conjuntos

(4) núcleo de desenrolamento usa 3-6 polegadas 2pes

2.主机部分:机架采用优质喷塑钢板结构

1) 驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机11KW
3. 变频器采用国产宏远品牌11kw

2. Engenheiro principal (tipo de fricção de superfície): Rack usa estrutura de fundição de alta qualidade

1) Motorista e mecanismo de acionamento:

(1) Rolo capstan usa motor e taxa de redutor combinando maneira

(2) Uso do motor Servo motor Ching (11KW) 1 conjunto

(3) Conversor de frequência usa marca chinesa farwind 11kw

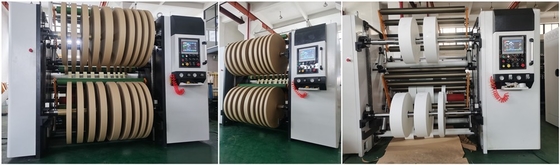

2) fotos de produtos:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Equipamento de tração:

1. Tipo de estrutura: rolo de pressão pneumática de tração ativa
2. Maneira do motorista: rolo de acionamento principal do acionamento do motor principal, rolo de tração principal do acionamento do eixo principal
3. Pressione a maneira de usar o controle pneumático

3)分切装置:

1. 采用圆刀分切装置结构.全自动调刀为选配结构
2. 圆刀采用上海,可任意手动调节 10付
3. 分切精度:±0,2mm
4. 废边排出系统采用高压风机3KW

3)Equipamento de corte:

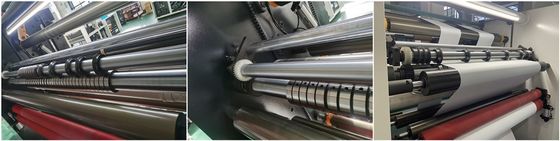

1. Use a estrutura do equipamento de corte com faca circular. A faca de ajuste automático precisa ser escolhida
2. Faca redonda usa Xangai, pode ajustar livremente 10 peças
3. Precisão de corte: ± 0,2 mm

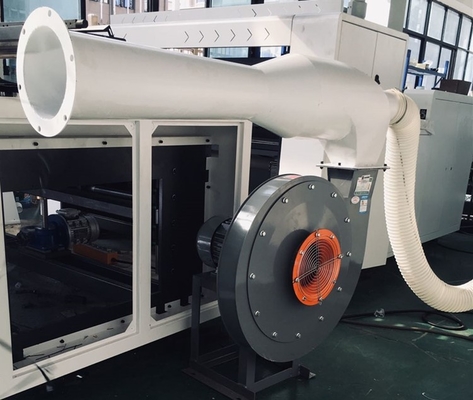

4. o sistema de descarga lateral de resíduos adota o ventilador de alta pressão 3KW

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格和6英寸规格) 各2条
2. 收卷电机采用中国产上海丹马伺服电机 11KW
3. 变频器采用国产宏远11KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2套
5. 收卷最大直径:φ1000mm,
6. 收卷上轴,下料采用自动卸料装置形式 1套

3. Equipamento de rebobinagem:

Modo de estrutura: use dois rebobinamento do eixo de ar

1. Rolo de rebobinagem usa eixo de ar estriado (especificações de 3 e 6 polegadas) 4 peças
2. Uso do motorServo da marca chinesa11KW 2 peças
3. O inversor usa controle vetorial de 11KW 2pcs
4. Driver: Transmissão de engrenagem de controle independente 2set

(5) Diâmetro máximo de rebobinagem: 1000 mm

(6) Dois eixos de rebobinagem usam o tipo de dispositivo de descarga automática do motor 1 conjunto

5.控制部分:Maneira de controle:

采用连体式控制柜和配电箱集中控制 1套

1. 该机的控制系统大致可分为主机速度控制,放卷张力控制,收卷张力调节,自动计米等由PLC集中控制,触摸屏采用台湾威纶,PLC采用德国西门子;

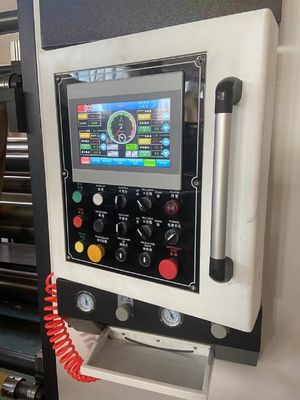

2. 触摸屏采用10寸,可推拉式结构
3. PLC计长；报警停车；自动定长.
4. 可以予设分切长度停机

6.配套设施:(用户自行负责,不在厂家标配范围.有220v电压时,厂家只提供变压器转换)

1. Tipo: 三相四线空气开关:电压380 50Hz
2. 气源:空压机 6个气压

É caixa de controle elétrico e fonte de alimentação juntos na máquina 1set

1. Sistema de controle da máquina, incluindo controle de velocidade do engenheiro principal, controle de tensão de desenrolamento, controle de tensão de rebobinamento, contagem automática de medidores etc.e outro controle (tipo de pressão hidráulica)
2. A tela sensível ao toque adota 10 polegadas, estrutura push-pull.
3. Contador de medidor automático PLC, parada automática quando o alarme, comprimento fixo automático.
4. Pode parar automaticamente quando atingir o medidor de configuração.

6.Equipamento Extra:(responsável pelo comprador)

1. Fonte de alimentação: interruptor trifásico de 4 fios;22V 50Hz
2. Ar: compressor de ar

汇总电器表格主要配置:
