250 mm comprimento 180 mm largura máquina de impressão flexível de alta velocidade 5-60 m/min velocidade 0,15 mm precisão

1. Parâmetros técnicos principais

1. Comprimento máximo de impressão: 250 mm

2. Largura de impressão: 180 mm

3. Velocidade de impressão: 5-60m/min

4. Precisão de sobreimpressão: ＜ 0,15 mm

5. Potência total instalada: 6Kw

6. Dimensões totais: (L × B × A) 1680 × setecentos e oitenta × um mil duzentos e oitenta

7. Peso: ≈ 618KG

2, Principais funções estruturais e princípios de funcionamento

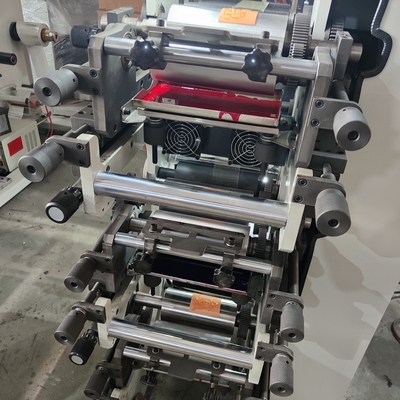

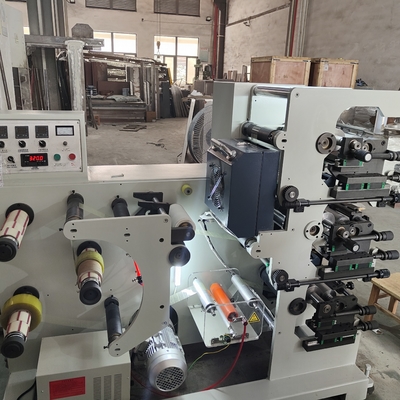

A estrutura desta máquina inclui descarga, descarga corona, tração, impressão de primeira cor, impressão de segunda cor, forno, corte e coleta de material.(Como mostrado na figura)

2. Mecanismo de abastecimento de tinta

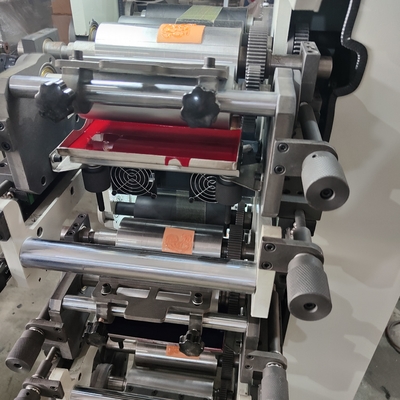

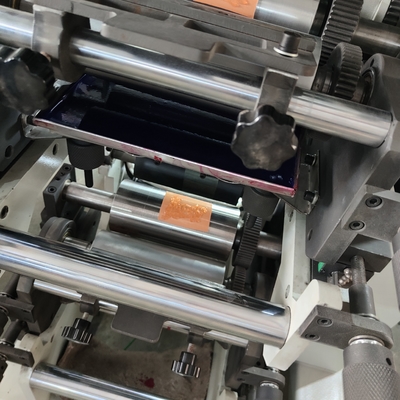

1. Levante o balde de tinta.2. Anilox.3. Raspador.4. Rolo de impressão.5. Composição do rolo do encosto.

(Como mostrado na figura)

3. Mecanismo cromático

A correspondência de cores é composta por um mecanismo de transmissão da caixa de engrenagens planetárias, que ajusta a transmissão da caixa de engrenagens planetárias para a esquerda e para a direita para alinhar o padrão para cima e para baixo.Ajuste os rolos de impressão para a esquerda e para a direita para alinhar o padrão para cima e para baixo.(Como mostrado na figura)

5. Mecanismo do forno

Quando o impresso passa pelo forno, o calor emitido pelo tubo de aquecimento é soprado por um ventilador para secar a tinta na superfície do impresso.A temperatura do forno é controlada por um medidor inteligente de controle de temperatura e indução de termopar.

6, dispositivo de enrolamento

O dispositivo de enrolamento é usado principalmente para enrolar produtos em tambores.Ele tem principalmente um carretel.A energia é acionada por um motor para acionar uma engrenagem, e a roda dentada aciona a energia para girar o eixo de enrolamento para atingir o objetivo do enrolamento.O aperto do tambor depende do ajuste da porca e da mola.

7, manutenção e manutenção da máquina

Para que a função de impressão funcione normalmente por um longo tempo e produza bons produtos impressos, a máquina deve ser mantida e bem mantida.Os operadores devem passar por treinamento técnico pré-trabalho, não apenas familiarizando-se com o processo de impressão flexográfica, mas também compreendendo e dominando a estrutura, princípio de funcionamento e métodos normais de operação desta máquina.Dominar os pontos-chave de ajuste de várias instituições.Antes de iniciar a máquina, é necessário inspecionar exaustivamente a condição, operabilidade e flexibilidade de cada parte da máquina.A graxa lubrificante deve ser adicionada a cada parte lubrificante.Durante a operação da máquina, a polícia deve inspecionar cada componente operacional.Se houver condições anormais, como ruído e vibração no rolamento, a máquina deve ser imediatamente parada para inspeção.Somente depois de resolver o problema, a máquina pode ser iniciada.Depois de parar a máquina, é necessário desligar imediatamente a energia, limpar a máquina, remover o depósito de tinta, liberar o rolo de cola, sair da faca de tinta e usar um agente de limpeza para limpar o rolo da placa e a lâmina de tinta e injetar óleo em cada ponto de lubrificação.

8, sistema de controle elétrico

Esta máquina adota duas fontes de alimentação CA de 220 V/50 Hz.O sistema de controle adota alimentação de 220V AC.Consulte o painel de operação da máquina para interruptores e instrumentos elétricos específicos.Após a conclusão da instalação desta máquina, ligue o motor principal, ajuste a velocidade, faça a máquina principal girar lentamente e verifique a direção da rotação da máquina principal.

A carcaça da máquina deve ser aterrada de forma confiável.Preste atenção à segurança elétrica.
