Detalhes do produto:
|
| nome: | Máquina de impressão flexográfica de filme de papel alumínio de 150Mmin sem alteração do cilindro de | ||
|---|---|---|---|
| Destacar: | máquina de impressão flexográfica 150Mmin,máquina de impressão flexográfica sem cilindro de troca,Máquina de Impressão Flexo de Alta Velocidade |
||

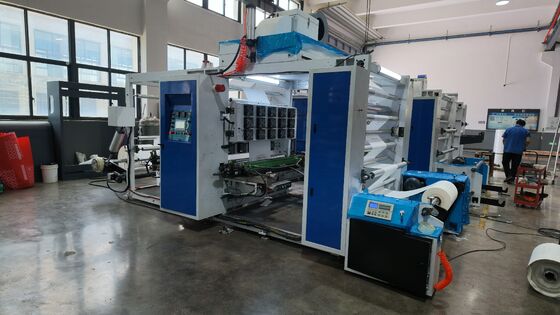

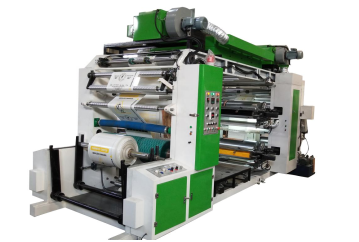

Máquina de impressão flexográfica de filme de papel alumínio de 150 M min sem alteração do cilindro de impressão flexográfica se a parte da imagem impressa for de um tamanho
| nome | Parâmetro de parâmetro |
|
印刷颜色:Cores de impressão:
|
3 cores |
|
最大材料宽度:Largura máxima do material:
|
1250mm |
|
最大印刷宽度:Largura máxima de impressão:
|
1200mm |
|
Comprimento da impressão:
|
客户自定amostra de clientes |
|
最大袋长Comprimento máximo do saco
|
3000 mm |
|
Rolo Anilox
|
陶瓷网纹辊 ROLO ANILOX DE CERÂMICA |
|
版辊驱动Acionamento do rolo de placa
|
伺服电机SERVO MOTOR |
|
网纹辊驱动Acionamento por rolo Anilox
|
伺服电机 SERVO MOTOR |
|
底辊驱动Acionamento do rolo inferior
|
SERVO MOTOR |
|
最大机械速度Velocidade mecânica máxima
|
120m/min |
|
印刷速度Velocidade de impressão
|
25~100m/min |
|
料卷直径范围Faixa de diâmetros de bobinas de material
|
≤1000 mm |
| 气涨轴 eixo de ar | ¢76mm*2 |
| 整机功率 potência total | 42 kW |
| 主机架estrutura principal da máquina | 铸铁厚度ESPESSURA DE FERRO FUNDIDO 75mm |
| 齿轮精度precisão de engrenagens | 5º GRAU |
| OBSERVAÇÕES | |
| 版辊/网纹辊数量CILINDRO DE IMPRESSÃO/ROLO ANILOX QTY | 3º PCS |
| 版辊周长PRINT CYLINDER CIRTH | DESIGN DO CLIENTE |
| 网纹辊线数ANILOX ROLLER LPI | 300LPI (可定制)(pode ser personalizado) |
| 版材厚度 ESPESSURA DA PLACA DE RESINA |
无限制 (版辊与底辊无齿轮传动)Sem restrições (rolo de placa e rolo inferior sem transmissão de engrenagem)
|
| ENERGIA ELÉTRICA |
Conexão 380V 3P 50hz (客户可指定) 380V 3P 50Hz (os clientes podem solicitar outra coisa) |
5500mm×1400mm×3000mm
机器重量 PESO DA MÁQUINA:CERCA DE 5000Kg
一,机器主要组成COMPOSIÇÃO PRINCIPAL DA MÁQUINA
| 放料部分PARTE DO DESBOBINADOR | ||
| 张力控制CONTROLE DE TENSÃO | 磁粉5kg 5 kg de pó magnético | |
| 上料方式Método de alimentação | 气动上料+锁紧Alimentação e travamento pneumáticos | |
|
牵引部分 seção de tração
|
||
|
材料牵引 Tração de material
|
印后牵引 Tração pós-impressão
|
|
|
印刷部分seção de impressão
|
||
|
印刷组grupo de impressão
|
陶瓷网纹辊+双刮刀Rolo Anilox Cerâmico com Raspador Duplo | |
|
版辊驱动Acionamento do rolo de placa
|
伺服电机直驱Servo motor de acionamento direto
|
|
|
底辊伺服Bottom Roller Servo
|
伺服电机直驱Servo motor de acionamento direto
|
|
|
版辊离合Embreagem de rolo de placa
|
液压缸Cilindro hidráulico
|
|
|
色组离合separação de grupos de cores
|
液压缸Cilindro hidráulico
|
|
|
版辊锁紧Bloqueio do Rolo da Placa
|
液压缸Cilindro hidráulico
|
|
|
色组锁紧Bloqueio de grupo de cores
|
液压缸Cilindro hidráulico | |
|
印刷压力pressão de impressão
|
Ajuste manual
|
|
|
色组进退Avanço e Recuo do Grupo de Cores
|
Ajuste manual
|
|
|
烘干部分 Seção de secagem
|
||
|
烘干方式Método de Secagem
|
电加热 Aquecimento elétrico
|
|
|
主烘箱forno principal
|
Quantidade: 1 peça +4 unidades Tubo de aquecimento: 1 unidade, ventilador de 4 componentes
|
|
|
烘干部位备份 Backup da seção de secagem
|
反面印刷烘箱Forno de impressão reversa
|
|
|
收卷部分 Seção de enrolamento
|
||
|
张力控制controle de tensão
|
电机+磁粉Partícula Magnética do Motor
|
|
|
下料方式 Método de corte
|
气动 Pneumático | |
|
电机部分 Seção de Motores
|
||
|
版辊伺服Plate Roller Servo
|
7,5 kW*3 | |
|
同步动力potência síncrona
|
5,5 kW | |
|
网纹辊动力Anilox Roller Power
|
1,8 kw*3 | |
| 收卷电机motor de enrolamento | 2,2 kW | |
二,主要配件清单 Lista principal de acessórios
| nome | marca | recurso |
|
伺服电机 servo motor |
国内一线品牌 汇川技术 Principais marcas nacionais Tecnologia Inovadora
|
|
|
PLC 触摸屏 tela sensível ao toque |
中国一线品牌 汇川技术 A melhor marca da China Tecnologia Inovadora
|
|
|
变频器inversor |
中国一线品牌 汇川技术 A melhor marca da China Tecnologia Inovadora
|
|
|
运墨电机motor de tinta |
中国一线品牌 A melhor marca da China Rui'an |
|
|
低压电器/按钮Baixa Tensão |
法国施耐德Schneider, França | |
|
电源开关interruptor de energia Eletrodomésticos/Botões |
法国施耐德Schneider, França
|
|
|
网纹辊rolo anilox
|
中国一线品牌 上海运城A melhor marca da China Xangai Yuncheng |
|
|
Rolo de alumínio
|
中国一线品牌 温州创博A melhor marca da China Wenzhou Chuangbo |
|
|
corrigir desvios
|
中国一线品牌 重庆恩瑞斯Chongqing Enruis
|
|
|
气动元件 parte pneumática |
台湾亚德客 Airtac Taiwan |
|
|
中国一线品牌 哈尔滨A principal marca da China, Harbin |
三,产品实拍图PRODUTOS IMAGEM REAL
| 放卷UNWINDER | |
| 印刷组UNIDADE DE IMPRESSÃO | |
|
陶瓷网纹辊+封闭式刮墨刀Raspador de tinta fechado com rolo Anilox de cerâmica
|
|
| *也可以选着油墨无压力的刮刀*Você também pode escolher um rodo de tinta sem pressão | |
| 色组液压锁PEÇA DE BLOQUEIO HIDRÁULICO DA UNIDADE DE IMPRESSÃO | |
|
背面印刷,烘干 FORNO DE IMPRESSÃO TRASEIRA |
|
| FORNO | |
|
收卷前 偏转调节 AJUSTE EPC DA REBOBINADORA |
|
| PAINEL DE OPERAÇÃO | |
| PEÇA DO REBOBINADOR |
