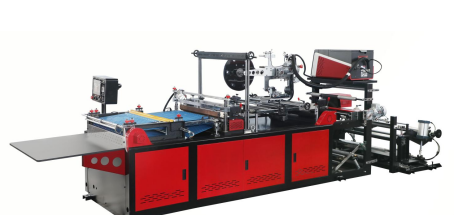

Máquina para fazer saco de correio degradável pla de hdpe ldpe lldpe

本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,离型膜断料自动停机,薄膜断料自动停机,自动张力等功能(整机2项专利).是目前尤为理想和先进的快递袋生产设备.

Esta máquina é usada para fazer sacos com fundo PE impressos ou não impressos. A máquina (com 2 patentes) tem funções como ajuste automático de comprimento computadorizado, rastreamento automático de objetos com base em cores, corte automático de cola, sistema de parada automática para filme à prova de graxa ou quebra de filme, controle automático de tensão, etc.

型号

Modelo

单价

Preço unitário

选装项

Função Opcional

1.Custo extra do dispositivo de pasta de tensão servo de filme em folha:

1) 800型片膜(磁粉张力)三角架

Pasta de tensão de pó magnético de 800MM USD 3600

2) 800型片膜(伺服张力)三角架

Pasta de servotensão 800MM USD 7.000,00

3) 900型片膜(磁粉张力)三角架

Pasta de tensão de pó magnético de 900MM USD 3600

4) 900型片膜(伺服张力)三角架

Pasta de servotensão 900MM USD 7.000,00

5) 1000型片膜(磁粉张力)三角架

Pasta de tensão de pó magnético 1000MM USD 5300,00

6) 1000型片膜(伺服张力)三角架

Pasta Servo Tensão 1000MM USD 12.500,00

2. 桶膜电机张力系统

Sistema de tensão do motor de filme em rolo extra USD1800,00

3. 伺服泵胶枪总成(专利技术)Pistola de cola de bomba servo (tecnologia patenteada) Extra USD2650,00

4. 打孔器组件Dispositivo perfurador extra USD 150,00

5. 破口组件Dispositivo de violação extra USD 180,00

6. 高架插底组件(含纠偏储料)Componentes Elevados (Reforço Inferior) Extra USD 1100,00

注:选装插底组件必须加配(电机,伺服张力系统)

Observações: O dispositivo de reforço inferior opcional deve ser equipado com motor, sistema de servotensão;

最大制袋成品长度(厘米cm)

Máx. Comprimento do saco acabado (cm)

最大制袋成品宽度(厘米cm)

Máx. Largura do saco acabado (cm)

卷膜最大放卷直径(厘米cm)

Máx. Diâmetro do filme em rolo (cm)

离型膜最大放卷直径(厘米cm)

Máx. Lançamento do rolo de filme Dia. (cm)

生产速度(米/分钟)

Velocidade de produção (m/min)

70米/分钟(速度快慢取决于:同时生产不同的材料,不同的袋子,不同规格)

70 m/min (depende da necessidade de produção, tipo de saco, especificação)

20-320 unidades/minuto

机器重量(千克kg)

Peso da máquina (kg)

外形尺寸(毫米mm)

Dimensões (mm)

Filme em rolo: 长(L)6080×宽(W)1200×高(H)1980

Filme em folha: 长(L)7100×宽(W)2350×高(H)2240

总功率(千瓦kw)

Potência Total (KW)

①气缸抬料,利用气缸的快速动作,减少上料时间的浪费,能够承受一定的负载,确保薄膜在运行的过程中保持稳定,更易于自动化控制.(卷膜最大放卷直径可达75 0mm),无需人工抬料,确保节省操作人员用时和省力

① Levante o filme por cilindro, a ação rápida do cilindro evita a perda de tempo de alimentação, podendo suportar uma certa carga. O filme não é fácil de quebrar durante a operação e é mais fácil para o controle de automação. O diâmetro máximo do filme em rolo pode chegar a 750 mm, sem necessidade de levantamento manual, garantindo economia de tempo e mão de obra.

②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更小

② O sistema de controle de correção automática com sensores ultrassônicos em forma de U está equipado para um funcionamento estável e posicionamento preciso. Suporta três métodos de trabalho: rastreamento de linha, rastreamento de borda, centralização. Ele detecta de forma inteligente os parâmetros do sensor com alta precisão, resposta rápida e erro mínimo.

③无料自动停机,当制袋机出现断料,无料情况时,自动停机,可防止因缺料而生产不合格的产品,避免了操作人员重新穿料的繁琐步骤,节省了时间和人力成本.自动停机A,B方式2种(A触碰式停机,B计算卷径式停机)

③ Nenhum sistema de parada automática de material. Quando houver quebras ou falta de material, a máquina irá parar automaticamente para evitar a produção de produtos não qualificados. Evita o incômodo trabalho manual de reenfiamento, também economiza tempo e reduz os custos de mão de obra. Existem dois métodos de parada automática: A) parada por toque, B) parada para cálculo do diâmetro do rolo.

④张力控制方式为磁粉制动器系统,根据薄膜厚薄不同来调节张力,靠磁粉刹车的拉力来控制薄膜.采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作

选装项2:桶膜磁粉张力改电机张力系统:主要是为了确保薄膜能以合适的速度和张力进行释放.从速度方面来讲,通过变频器可以改变电机的转速.例如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上,会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,当材料出现卡顿导致张力突然增大时,控制系统收到张力传感器的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致

④ O método de controle de tensão é o sistema de freio de pó magnético, que ajusta a tensão de acordo com a espessura do filme e usa a tração do freio de pó magnético para controlar o filme. É usado pó magnético resistente ao calor de alta qualidade, com aumento de baixa temperatura, torque de saída estável, velocidade de resposta rápida, operação suave, baixa vibração, baixo ruído e capacidade de trabalhar em alta frequência.

④ Função opcional 2: Mude o sistema de tensão de pó magnético do filme em rolo para o sistema de tensão do motor: para garantir que o filme seja liberado na velocidade e tensão adequadas. Em termos de velocidade, o conversor de frequência pode ajustar a velocidade do motor. Por exemplo, quando a velocidade de produção aumenta, a velocidade do motor de liberação do filme também aumenta de acordo. Quanto ao controle de tensão, um sensor de tensão é instalado para monitorar a tensão do filme. Se a tensão for muito alta, o sistema de controle reduzirá a velocidade do motor. Por exemplo, se os atolamentos de material causarem um aumento repentino de tensão, o sistema de controle receberá o sinal do sensor e ajustará instantaneamente a velocidade do motor para evitar a quebra do filme. Isso garante velocidade e tensão coordenadas para liberação de material multicamadas.

④sistema de freio a pó magnético

⑤选装项1:片膜(磁粉张力)三角机(用于制作片膜对折,三角折边机采用电机控制双层储料摆臂,使得薄膜有更多的储存空间,走料相对平稳)

选装项1:选装项1:片膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时, 伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力进行实时监控和调整.如果张力过大,可能会导致薄膜拉伸变形甚至断确.保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致)

⑤Função opcional 1: Máquina triangular de filme em folha (tensão de pó magnético) (usada para dobrar o filme ao meio, a máquina dobrável triangular controla o braço oscilante de armazenamento de material de camada dupla por motor, o que permite que o filme tenha mais espaço de armazenamento e tem alimentação de material relativamente estável.)

Função opcional 1: Dispositivo de dobramento de filme em folha (tensão servo) (a função principal é controlar com precisão a liberação do filme, o servo motor aciona o eixo de liberação com base em parâmetros predefinidos, garantindo que o filme possa ser liberado em velocidade e tensão estáveis. Por exemplo, quando a máquina de fazer sacos funciona a uma velocidade específica, o sistema de controle servo calculará a velocidade de liberação com base na velocidade de fabricação do saco e no tamanho do saco e, em seguida, acionará o motor de acordo. Ao mesmo tempo, ele monitorará e ajustará a tensão de liberação do filme em tempo real. A tensão excessiva pode esticar ou quebrar o filme, enquanto a tensão insuficiente pode causar folga, afetando a precisão da fabricação do saco e a precisão das cores de impressão. Isso garante velocidade e tensão coordenadas para liberação de material multicamadas.)

Máquina triangular de filme em folha

①电脑系统采用国内高端品牌PLC,程序由本公司独家编写,操作人员可通过触摸屏轻松进行参数设置,电脑监控生产过程和查看电子故障信息.采用后送料模拟量同步控制,可实现送料速度与制袋机其他工序的协调一致.前后双伺服电机系统控制使得卷膜过料无拉伸, 一个伺服电机控制离型膜与薄膜粘合部分,另外一个伺服电机控制切刀后的胶辊,精确控制薄膜的输送长度和速度实现薄膜高精度的切割热烫

① O sistema informático utiliza um PLC de marca nacional topo de gama, com o programa escrito exclusivamente pela nossa empresa. Os operadores podem definir parâmetros facilmente através da tela sensível ao toque. O computador monitora o processo de produção e exibe informações eletrônicas sobre falhas. O sistema de controle síncrono analógico pós-alimentação pode conseguir a coordenação da velocidade de alimentação com outros processos da máquina de fazer sacos. Os servomotores dianteiro e traseiro fazem com que o rolo de filme seja alimentado sem tensão. Um servo motor controla a parte de adesão entre o filme à prova de graxa e o filme, o outro controla o rolo de borracha atrás do cortador, controlando com precisão o comprimento e a velocidade da alimentação do papel para obter um corte de alta precisão.

CLP:

②色标跟踪,卷膜正反面印刷均可跟踪,简易的设定方式,精准识别定位薄膜上的图形,实时检测,丢标自动停机

② Rastreamento de objetos baseado em cores, impressão frontal e traseira do filme em rolo podem ser rastreadas, fácil configuração, identificação precisa e posicionamento de imagens no papel, detecção em tempo real, parada automática de perda de objetos.

Rastreamento de objetos baseado em cores:

③全自动电脑同步离型膜断胶控制系统,离型膜断料,无料自动停机系统,专利技术(高速稳定,断胶干净整洁无拉胶)离型膜最大放卷直径可达440 mm. .

③ Sistema de controle de corte de cola de filme à prova de graxa totalmente sincronizado por computador, quebra de filme à prova de graxa, sistema de parada automática sem material, tecnologia patenteada (alta velocidade e estabilidade, corte de cola limpa sem amarrar) o diâmetro máximo do rolo de filme à prova de graxa pode atingir 440 mm. O design de corte de cola torna a peça de corte a quente não pegajosa e o processo de produção é mais estável. É mais rápido rasgar a película à prova de gordura na parte cortada da cola da sacola postal, sem necessidade de encontrar a abertura da sacola.

选装项4:伺服泵胶枪总成专利技术(优势在于快递袋上的热熔胶水最薄和最厚处相差4丝内,使得热熔胶水喷涂更加均匀,品质显著提升,尤其是做一些知名品牌快递袋,如顺丰,京东,天猫,邮政等快递袋)

④ Função opcional 4: Conjunto de pistola de cola de bomba servo (tecnologia patenteada) Vantagem: Garante que a espessura do adesivo hot melt varia dentro de 0,04 mm, alcançando pulverização hot melt uniforme, melhorando significativamente a qualidade, especialmente para fazer sacolas de correio de marcas conhecidas (por exemplo, SF Express, JD, Tmall, China Post, FedEx, DHL, etc).

Liberar equipamento de quebra de filme:

Função opcional 4: Conjunto de pistola de cola de bomba servo

④热熔胶机,与主机系统连接,精准控制热熔胶厚度和位置.配备高品质热熔胶机和反抽式喷枪头,进口电磁阀.使得胶水喷涂均匀,断胶干净无拉丝

④ A máquina de cola quente, conectada ao sistema host, controla com precisão a espessura e a posição da cola quente. Equipado com máquina de cola quente de alta qualidade e bico de pulverização de sucção reversa, válvula solenóide importada. Faça a cola borrifar uniformemente e a cola será cortada de forma limpa, sem amarrar.

④ Máquina de cola quente:

⑤热切刀采用合金材质,具有良好的耐磨性和腐蚀性,硬化处理不易变形,特殊配方不易粘料等优势.加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-440⁰C

⑤ O cortador a quente é feito de liga, que é resistente ao desgaste e à corrosão, não se deforma facilmente após o tratamento de endurecimento e não é facilmente pegajoso para materiais especiais. O sistema de controle de temperatura do tubo de aquecimento garante que a vedação da abertura do saco seja firme e plana, faixa de ajuste de temperatura: 1-440⁰C.

O cortador a quente é feito de liga:

⑥胶辊均有良好的弹性,能在一定程度上缓冲制袋过程中的冲击和震动.耐磨耐用,可长时间承受频繁摩擦和压力,不易磨损和变形.具有良好的防滑性能和外圆平整度

⑥ O rolo de borracha tem boa elasticidade, o que pode amortecer o impacto e a vibração durante a produção. Use resistente e durável. Possui bom desempenho antiderrapante e planicidade da borda externa.

rolo de borracha:

⑦选装项4:打孔器采用进口钢料,高速耐用,新型叉齿模具针头,最高可达250次/分钟

⑦ Função opcional 4: O furador usa material de aço importado, é rápido e durável. O novo tipo de agulha de molde de dente de garfo pode atingir até 250 vezes/min.

⑧选装项5:破口组件用于(桶膜破口功能,把桶膜一边破开形成一个信封口形状,便于后续的物品填装)

选装项6(高架插底功能,主要是为了让袋子底部形成一个平整且能盛装物品的形状,常见于立体袋等类型的袋子制作)

⑧ Função opcional 5: Unidade de entalhe (função de entalhe do filme em rolo, abra um lado do filme em rolo para formar uma abertura em forma de envelope, facilitando o enchimento posterior do material)

Função opcional 6: (Função de inserção de fundo de estrutura alta: para formar uma forma plana contendo material no fundo do saco, comumente usada para fazer sacos verticais e tipos de sacos semelhantes)

Opção 5 Unidade notch Opção 6 Função de inserção inferior de quadro alto

①设备出料采用一出一方式,平板式工作台面,电脑自动计个数,自动计批数,任意定长及可设定任意数报警自动停机停留,停留时间可电脑屏幕设置

① O equipamento descarrega um saco de cada vez, com mesa de trabalho plana. Suporta contagem automática de peças e lotes. A máquina pode parar automaticamente com qualquer comprimento e alarmes. O tempo de permanência pode ser definido na tela do computador.

②静电消除,采用大功率静电消除器,性能稳定,输出可靠,功率恒定,可长时间工作输出.消除袋子外层静电,使得成品袋子出料整齐,平稳的送出.

② Eliminação de eletricidade estática: use um eliminador de estática de alta potência com desempenho estável, saída confiável, potência constante e saída de trabalho de longo prazo. Ele elimina a eletricidade estática na superfície do saco externo, tornando a descarga do saco acabado limpa e suave. Os sacos não serão facilmente adsorvidos durante o uso.

③送料皮带采用光滑PU工业皮带,耐高温,不易拉长,防静电.结合制袋速度与袋子大小,自行调整皮带的速度快慢,能够平稳的将袋子从切刀工序输送到出料工作台

③ A correia de alimentação usa uma correia industrial de PU lisa, resistente ao calor, ao estiramento e antiestática. Ele ajusta a velocidade da esteira com base na velocidade de fabricação e no tamanho do saco, transportando suavemente os sacos do processo de corte para a mesa de saída.

序号

Não.

名称

Item

数量

Quantidade

产地

Origem

无料自动停机装置

Dispositivo de parada automática

自研

Autodesenvolvido

U型超声波传感器

Sensor ultrassônico em forma de U

中国·广东

Cantão, China

磁粉(5kg)

Pó Magnético

中国·浙江

Zhejiang, China

张力控制器

Controlador de tensão

自研

Autodesenvolvido

2 anos

2 conjuntos

中国·江苏

Jiangsu, Zhejiang

2 anos

2 conjuntos

中国·江苏

Jiangsu, Zhejiang

电脑PLC控制器

Controlador CLP

中国·江苏

Jiangsu, Zhejiang

液晶显示屏

LCD

中国·北京

Pequim, China

三相电机

Motor trifásico

中国·浙江

Zhejiang, China

热熔胶机

Máquina de cola quente

中国·广东

Cantão, China

变频器

Conversor de frequência

中国·山东

Shandong, China

减速箱电机

Motor de caixa de engrenagens

2 anos

2 conjuntos

中国·浙江

Zhejiang, China

同步电机

Motor Síncrono

中国·浙江

Zhejiang, China

交流电机

Motor CA (0,75 kW)

中国·安徽

Anhui, China

全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整)

Sistema de controle de colagem de filme à prova de graxa de tensão totalmente automático sincronizado por computador (tecnologia patenteada) (revestimento de cola suave, estável e de alta velocidade)

1 x 1 conjunto

自研

Autodesenvolvido

喷胶枪头+电磁阀

Bocal de cola + válvula solenóide

中国·广东

Cantão, China

自动上料纠偏机

Sistema de correção automática de alimentação

自研

Autodesenvolvido

光电跟踪器

Sensor de fotocélula

中国·浙江

Zhejiang, China

气涨轴, 铁块轴

Eixo de ar, eixo de bloco de ferro

自研

Autodesenvolvido

输送皮带

Correia transportadora

中国·上海

Xangai, China

合金刀(不易粘,不变形)

Faca de liga (não é fácil de colar ou deformar)

自研

Autodesenvolvido

断胶装置(离型膜自动停机)

Dispositivo de corte de cola (dispositivo de parada automática de filme à prova de graxa)

自研

Autodesenvolvido

固态温度控制(1-440C°)

Controle de temperatura de estado sólido (1-440°C)

中国·浙江

Zhejiang, China

静电消除总成

Conjunto eliminador de estática

中国·广东

Cantão, China

胶辊

Rolo de borracha

自研

Autodesenvolvido

收料木板平台

Rebobinando mesa de madeira

自研

Autodesenvolvido

机身结构(加厚国标槽钢)

Estrutura do corpo da máquina (aço de canal espessado de padrão nacional)

自研

Autodesenvolvido
