Detalhes do produto:
|
| Nome: | Saco expresso de canal duplo de alta velocidade pe pp opp bopp que faz a máquina | ||
|---|---|---|---|
| Destacar: | Máquina de fabricação de sacos de plástico de alta velocidade,Máquina de sacos expresso de canal duplo,Máquina de fabricação de sacos pe pp opp bopp |
||

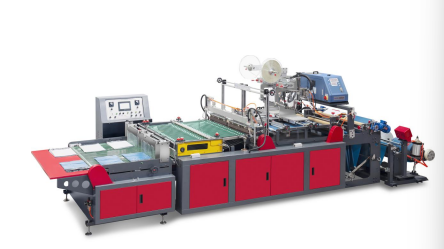

Saco expresso de canal duplo de alta velocidade pe pp opp bopp que faz a máquina
Máquina para fazer sacolas expressas de canal duplo
| Aplicação |
|
本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,缺料自动停机,自动张力,一出二自动理料等功能(整机3项专利).是目前尤为理想和先进的快递袋生产设备. Esta máquina é usada para selagem de ponta a quente e fabricação de sacos de filme plástico de polietileno (PE) impresso ou não impresso. Toda a máquina está equipada com configuração automática de comprimento por computador, rastreamento automático de código de cores, quebra automática de cola, desligamento automático por falta de material, tensão automática e uma em duas funções de classificação automática de material (3 patentes para toda a máquina). Atualmente é um equipamento ideal e avançado para a produção de sacolas expressas. |
| 样品图片 Exemplo de imagem |
|
|
| Cotação | ||||
| 型号Modelo | 单价Preço unitário | 选装项OpcionalFunção | ||
| 1200型 | FOBNB USD25200,00USD |
1: 片膜(磁粉张力)双三角架Filme (tensão de pó magnético) tripé duplo USD6750,00 片膜(伺服张力)双三角架 Filme (servo tensão) tripé duplo USD 14.000,00 2; 桶膜电机张力系统 Sistema de tensão do motor de filme de barril USD2700,00 3: 打孔器组件 Componente da ferramenta de perfuração USD290,00 |
||
| 1300型 | FOBNB USD26200,00USD | |||
| 1400型 | FOBNB USD28000,00USD | |||
| 技术参数Parâmetros Técnicos | |
| 型号 | 1200 - 1300 - 1400 |
|
最大制袋成品长度(厘米cm) Máx. Comprimento do saco acabado (cm) |
45 - 50 - 55 |
|
最大制袋成品宽度(厘米cm) Máx. Largura do saco acabado (cm) |
45 |
|
卷膜最大放卷直径(厘米cm) Máx. Diâmetro do filme em rolo (cm) |
75 |
|
离型膜最大放卷直径(厘米cm) Máx. Lançamento do rolo de filme Dia. (cm) |
44 |
|
生产速度(米/分钟) Velocidade de produção (m/min) |
70米/分钟(速度快慢取决于:同时生产不同的材料,不同的袋子,不同规格) 70 m/min (depende da necessidade de produção, tipo de saco, especificação) (20-320 unidades/min)x2 |
|
机器重量(千克kg) Peso da máquina (kg) |
2800 |
|
外形尺寸(毫米mm) Dimensões (mm) |
6450×2280×1980 |
|
总功率(千瓦kw) Potência Total (KW) |
20 |
| 主要性能及特点 Principais Desempenho e Recursos |
| 上料部分 Parte de carregamento: |
|
①气缸抬料,卷膜最大放卷直径可达750mm,无需人工抬料,确保节省用时和省力 Levantamento do cilindro, o diâmetro máximo de desenrolamento do rolo de filme pode chegar a 750mm, sem necessidade de levantamento manual, garantindo economia de tempo e esforço |
 |
|
②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更小 O sistema de controle de correção automática, juntamente com sensores ultrassônicos em forma de U, não treme e é fácil de ajustar para um posicionamento preciso. Suporta três modos de trabalho: rastreamento de linha, rastreamento de borda e alinhamento. Ele detecta de forma inteligente os parâmetros do sensor com alta precisão, resposta ágil e erros menores |
|
|
③断料,无料自动停机AB方式(A触碰式停机,B计算卷径式停机) Cortar material, sem desligamento automático de material Modo AB (Desligamento por toque, desligamento do diâmetro do rolo de cálculo B) |
| |
|
④张力控制方式为磁粉制动器系统,采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作 O método de controle de tensão é um sistema de freio a pó magnético, que utiliza pó magnético resistente ao calor de alta qualidade com baixo aumento de temperatura, torque de saída estável, velocidade de resposta rápida, operação suave, baixa vibração, baixo ruído e pode trabalhar em altas frequências 选装项2:桶膜磁粉张力改电机张力系统:主要是为了确保薄膜能以合适的速度和张力进行释放.从速度方面来讲,通过变频器可以改变电机的转速.列如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上,会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,当材料出现卡顿导致张力突然增大时,控制系统收到张力传感器的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致 Opção 2: Sistema de tensão do motor de modificação da tensão do pó magnético do filme de barril: principalmente para garantir que o filme possa ser liberado a uma velocidade e tensão apropriadas. Em termos de velocidade, a velocidade do motor pode ser alterada através de um conversor de frequência. Por exemplo, quando a velocidade de fabricação do saco aumenta, a velocidade do motor de alimentação também aumenta de acordo com o ritmo de fabricação do saco. No controle de tensão, haverá sensores de tensão para detectar a tensão do filme. Se a tensão for muito alta, o sistema de controle reduzirá a velocidade do motor. Por exemplo, quando o material fica preso e causa um aumento repentino na tensão, o sistema de controle recebe um sinal do sensor de tensão e ajusta imediatamente a velocidade do motor de descarga para quebrar o filme, garantindo que a velocidade de transporte e a tensão de cada camada de material possam ser coordenadas e consistentes ao descarregar múltiplas camadas de material |
|
1. sistema de freio a pó magnético
|
|
⑤选装项1:片膜(磁粉张力)三角机(用于制作片膜对折,三角折边机采用电机控制双层储料摆臂,使得薄膜有更多的储存空间,走料相对平稳) ⑤ Opção 1: Máquina triangular de filme (tensão de pó magnético) (usada para fazer dobradura de filme, a máquina dobrável triangular usa um braço oscilante de armazenamento de camada dupla controlado por motor para fornecer mais espaço de armazenamento para o filme e garantir uma alimentação relativamente suave) 选装项1:选装项1:片膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时, 伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力进行实时监控和调整.如果张力过大,可能会导致薄膜拉伸变形甚至断裂.张力过小,薄膜可能会松弛,印象制袋精度和印刷色标准确度.保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致) Opção 1: Opção 1: Máquina triangular de filme (servo tensão) (principalmente para controle preciso da liberação do filme, o servo motor aciona o eixo de descarga de acordo com parâmetros e instruções predefinidos, para que o filme possa ser liberado a uma velocidade e tensão estáveis. Por exemplo, quando a máquina de fazer sacolas precisa fazer sacolas em uma determinada velocidade, o sistema de controle servo calcula a velocidade de descarga com base em fatores como velocidade de fabricação de sacolas cítricas e tamanho da sacola, e então aciona o motor para instalar e operar nessa velocidade. Ao mesmo tempo, ele também pode monitorar e ajuste a tensão da descarga em tempo real. Se a tensão for muito alta, pode fazer com que o filme estique, deforme ou até mesmo quebre. Se a tensão for muito baixa, o filme pode relaxar, afetando a precisão da fabricação do saco e dos padrões de cores de impressão. |
|
Opção 1: Máquina Triângulo de Filme
|
| 主机部分 Parte do host: |
|
①电脑系统采用PLC,后送料模拟量同步控制,四伺服电机系统控制,电机性能卓越,稳定易用,高速响应,使得卷膜过料无拉伸 O sistema de computador adota PLC, controle síncrono da quantidade analógica de entrega de material e controle de sistema de quatro servo motores. O desempenho do motor é excelente, estável e fácil de usar, e possui resposta em alta velocidade, fazendo com que o filme passe sem esticar |
|
CLP:
|
|
②色标跟踪,卷膜正反面印刷均可跟踪,简易的设定方式,高识别,高反应,丢标自动停机 Rastreamento de código de cores, impressão em ambos os lados do filme em rolo pode ser rastreada, com um método de configuração simples, alto reconhecimento, alta resposta e desligamento automático para perda de etiqueta |
|
|
③全自动电脑同步离型膜断胶控制系统,离型膜无料自动停机系统,专利技术(高速稳定,断胶干净整洁无拉胶)离型膜最大放卷直径可达440mm Sistema de controle de quebra de filme de liberação síncrona de computador totalmente automático, sistema de desligamento automático para filme de liberação sem material, tecnologia patenteada (estabilidade de alta velocidade, quebra limpa e organizada sem puxar cola), o diâmetro máximo de desenrolamento do filme de liberação pode chegar a 440 mm |
|
Sistema de controle de corte de cola de filme à prova de graxa totalmente sincronizado por computador e totalmente automático
|
|
④成品袋开口处采用断胶上胶式,热熔胶断胶机,配备高品质热熔胶机和反抽式喷枪头,进口电磁阀.使得喷胶断胶均匀,干净无拉丝 A abertura do saco acabado é equipada com um tipo de adesivo quebrado, uma máquina de quebra de adesivo hot melt, uma máquina de adesivo hot melt de alta qualidade, uma cabeça de pistola de pulverização de sucção reversa e uma válvula solenóide importada. Faça a cola em spray quebrar uniformemente, limpa e sem trefilação |
|
|
⑤热切刀采用合金材质,不易变形,不易粘料等优势.智能式加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-4400C A faca de corte a quente é feita de material de liga, que tem as vantagens de não se deformar facilmente e não aderir facilmente aos materiais. O sistema inteligente de controle de temperatura do tubo de aquecimento garante que a abertura do saco seja pressionada com firmeza e suavidade, e a temperatura pode ser ajustada dentro da faixa de 1-4400C |
|
|
⑥热切刀刀座增加双气缸,停机自动升至最高点,停机状态下不易烤化袋口 O porta-faca de corte a quente é equipado com cilindros duplos, que sobem automaticamente até o ponto mais alto quando parado, diminuindo a probabilidade de superaquecimento da abertura do saco durante o desligamento |
|
⑦胶辊均有耐高温,耐磨等特点 Os rolos de borracha têm características como resistência a altas temperaturas e resistência ao desgaste |
| |
|
⑧选装项3:打孔器采用进口钢料,高速耐用,新型叉齿模具针头,最高可达250次/分钟 Opção 3: O punção é feito de material de aço importado, que é de alta velocidade e durável. A nova agulha do molde do dente do garfo pode atingir até 250 vezes por minuto. Os rolos de borracha têm características como resistência a altas temperaturas e resistência ao desgaste |
|
| 出料部分 Seção de descarga: |
|
①设备出料采用自动传送台一出二方式,电脑自动计数,任意定长及可设定任意数报警 O equipamento adota uma esteira automática com uma saída e duas saídas, e o computador conta automaticamente. O alarme pode ser definido para qualquer duração e qualquer número |
|
|
②静电消除,采用大功率静电消除器,性能稳定,输出可靠,功率恒定,可长时间工作输出,工作时无火花. Eliminação estática, usando eliminadores estáticos de alta potência, desempenho estável, saída confiável, potência constante, pode funcionar por um longo tempo sem faíscas durante a operação. Permita que os sacos acabados sejam enviados de forma organizada e suave |
|
|
③送料皮带,采用光滑PU工业皮带,耐高温,不拉长,防静电,不易沾料 A correia de alimentação é feita de correia industrial de PU lisa, que é resistente a altas temperaturas, não estica, é antiestática e não é fácil de aderir ao material |
|
| 设备标准配置 Configuração padrão | |||
|
序号 Não. |
名称 Item |
数量 Quantidade |
产地 Origem |
| 1. |
无料自动停机装置 Dispositivo de parada automática |
4 x 4 conjuntos |
自研 Autodesenvolvido |
| 2. |
U型超声波传感器 Sensor ultrassônico em forma de U |
2 x 2 séries |
中国·广东 Cantão, China |
| 3. |
磁粉(5kg) Pó Magnético |
2 x 2 séries |
中国·浙江 Zhejiang, China |
| 4. |
张力控制器 Controlador de tensão |
2 x 2 séries |
自研 Autodesenvolvido |
| 5. |
Potência máxima (3,0 kW) Servomotor |
4º 4 conjuntos |
中国·江苏 Jiangsu, Zhejiang |
| 6. |
Potência máxima (3,0 kW) Dirigir |
4º 4 conjuntos |
中国·江苏 Jiangsu, Zhejiang |
| 7. |
电脑PLC控制器 Controlador CLP |
1 x 1 conjunto |
中国·江苏 Jiangsu, Zhejiang |
| 8. |
液晶显示屏 LCD |
1 x 1 conjunto |
中国·台湾 Taiwan, China |
| 9. |
三相电机 Motor trifásico |
1 e 1 conjunto |
中国·浙江 Zhejiang, China |
| 10. |
热熔胶机 Máquina de cola quente |
1 e 1 conjunto |
中国·广东 Cantão, China |
| 11. |
变频器 Conversor de frequência |
5 e 5 séries |
中国·山东 Shandong, China |
| 12. |
减速箱电机 Motor de caixa de engrenagens |
4 e 4 conjuntos |
中国·浙江 Zhejiang, China |
| 13. |
同步电机 Motor Síncrono |
2 e 2 conjuntos |
中国·浙江 Zhejiang, China |
| 14. |
交流电机 Motor CA (0,75 kW) |
1 x 1 conjunto |
中国·安徽 Anhui, China |
| 15. |
全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整) Sistema de controle de colagem de filme à prova de graxa de tensão totalmente automático sincronizado por computador (tecnologia patenteada) (revestimento de cola suave, estável e de alta velocidade) |
2 x 2 séries |
自研 Autodesenvolvido |
| 16. |
喷胶枪头+电磁阀 Bocal de cola + válvula solenóide |
2 x 2 séries |
中国·广东 Cantão, China |
| 17. |
自动双上料纠偏机 Sistema de correção automática de alimentação |
1 e 1 conjunto |
自研 Autodesenvolvido |
| 18. |
光电跟踪器 Rastreador fotoelétrico |
2 ou 2 peças |
中国·浙江 Zhejiang, China |
| 19. |
气涨轴, 铁块轴 Eixo de ar, eixo de bloco de ferro |
4 ou 4 peças |
自研 Autodesenvolvido |
| 20. |
输送皮带 Correia transportadora |
1 ou 1 conjunto |
中国·上海 Xangai, China |
| 21. |
合金刀(不易粘,不变形) Faca de liga (não é fácil de colar ou deformar) |
2 ou 2 peças |
自研 Autodesenvolvido |
| 22. |
断胶装置(离型膜自动停机) Dispositivo de corte de cola (dispositivo de parada automática de filme à prova de graxa) |
2 x 2 séries |
自研 Autodesenvolvido |
| 23. |
固态温度控制(1-440C°) Controle de temperatura de estado sólido (1-440°C) |
2 x 2 séries |
中国·浙江 Zhejiang, China |
| 24. |
静电消除总成 Conjunto eliminador de estática |
1 x 1 conjunto |
中国·广东 Cantão, China |
| 25. |
胶辊 Rolo de borracha |
18° 18 peças |
自研 Autodesenvolvido |
| 26. |
理料输送机(一出二) Transportador de manuseio de materiais (um em dois) |
1 x 1 conjunto |
自研 Autodesenvolvido |
| 27. |
机身结构12mm钢板(激光切割) Estrutura da carroceria em chapa de aço 12mm (corte a laser) |
1 x 1 conjunto |
自研 Autodesenvolvido |
| 工厂实拍图 Foto de fábrica |
|
|
|
| Exposição |
| |
| |
| |
| |
订购事项Termos Comerciais
一,交货期:收到30%预付款后30-45天内交货；
Prazo de entrega:
Dentro de 30-45 dias após o recebimento do pagamento antecipado de 30%.
二,付款方式:预付定金30%开始生产设备(合同签订后 2 个工作日内乙方向甲方支付该款项)
结清尾款70%发货前付清(约定时间设备已制造完毕,且经双方初步确定验收合格)
Condições de pagamento:
Pagamento antecipado de 30% antes da produção (a ser pago no prazo de 2 dias úteis após a assinatura do contrato)
Saldo de 70% antes da entrega da fábrica de Ruitai (produção finalizada da máquina e após a aprovação do comprador)
三,发货标准:甲方设备的包装要符合规定,且适合长途运输,多次搬运和装卸,并有减振,防冲击的措
施.包装应按设备特点,按需要分别加上防潮,防霉,防锈,防腐蚀的保护措施,以保证货物安全运抵合同指定的地方.
3. Padrão de entrega:
A embalagem de entrega da Ruitai deve estar em conformidade com os regulamentos, adequada para transporte de longa distância, manuseio múltiplo e carga/descarga, e ter medidas para reduzir a vibração e evitar impactos. A embalagem deve ser equipada com as medidas de proteção necessárias à prova de umidade, antimofo, antiferrugem e anticorrosão de acordo com as características do equipamento, para garantir a entrega segura da máquina no local designado.
sim,安装调试:应根据买方的指示派遣安装调试人员(工资150美元/天, 但买方需及时提供正式的邀请函,以便安装调试人员及时申请签证. 在调试期间和保修期间,买方承担调试人员的往返机票,并且承担调试人员在当地的食宿交通等费用,并且要保证调试人员在当地的人身安全. 设备调试完成后, 买方出具设备合格证书, 卖方调试人员方可回中国.
4. Instalação e Comissão:
Ruitai enviará engenheiros (Salário USD 150,00 por dia) de acordo com as instruções do Comprador, mas o Comprador deverá fornecer uma Carta Convite Formal para o engenheiro do Vendedor solicitar o visto. Para despesas ocorridas durante o período de instalação e período de garantia, o Vendedor deverá arcar com as passagens aéreas de ida e volta, e todos os encargos (como alimentação, hotel e transporte) durante a estadia, também precisam garantir sua segurança. Após a conclusão, o comprador fornecerá o relatório de teste do equipamento e, em seguida, os engenheiros poderão retornar à China.
